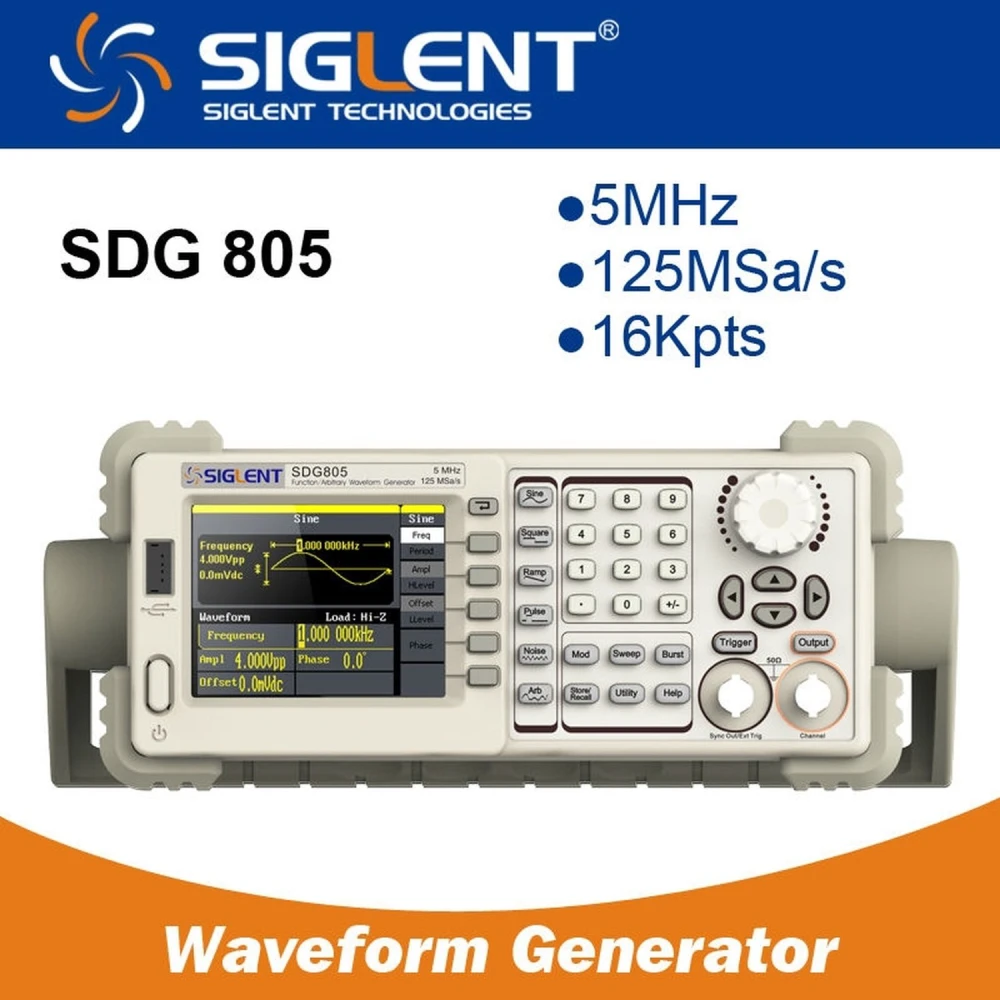

Siglent SDG805 5MHz funkciju ģenerators ar EasyPulse
Zīmols: Siglent
Ieskaitot PVN (Bez PVN: 159,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 184,69 € | -4% |
| 10+ | 180,85 € | -6% |
| 20+ | 173,15 € | -10% |
Vispārīgs apraksts
Siglent SDG805 5MHz funkciju ģenerators ir elektroniska ierīce, kas paredzēta signālu ģenerēšanai ar augstu precizitāti un daudzpusību. Aprīkots ar maksimālo izejas frekvenci 5 MHz un paraugu ņemšanas ātrumu 125 MSa/s, šis ģenerators ir piemērots testēšanai, izstrādei un apkopei elektronikā, telekomunikācijās un pētniecības laboratorijās.
Pateicoties inovatīvajai EasyPulse tehnoloģijai, SDG805 var ģenerēt impulsus ar zemu svārstību un straujām augšupejošām un lejupejošām malām neatkarīgi no frekvences. Tas ļauj precīzi kontrolēt darba ciklu, impulsa platumu un malu, pārspējot parasto DDS ģeneratoru veiktspēju.
Galvenās īpašības
- Uzlabota DDS tehnoloģija ar 14 bitu vertikālo izšķirtspēju skaidriem un precīziem signāliem.
- Vienkanāla izeja ar 5 standarta viļņu formām un 46 iebūvētiem arbitrāriem viļņu formu veidiem, tostarp DC.
- Pilnas modulācijas funkcijas: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineāra/logaritmiska skenēšana un burst.
- Standarta USB interfeiss (Host un ierīce) glabāšanai U-Disk un programmatūras atjauninājumiem.
- 10 nemainīgas atmiņas vietas pielāgotām arbitrārām viļņu formām.
- Saderīgs ar SIGLENT digitālajiem atmiņas osciloskopiem integrācijai un padziļinātai analīzei.
- EasyWave programmatūra vienkāršai arbitrāro viļņu formu rediģēšanai un konfigurēšanai.
Tehniskās specifikācijas
- Modelis: SDG805
- Maksimālā izejas frekvence: 5 MHz
- Izejas kanāli: 1
- Paraugu ņemšanas ātrums: 125 MSa/s
- Viļņu formas garums: 16 kpts
- Frekvences izšķirtspēja: 1 µHz
- Vertikālā izšķirtspēja: 14 bits
- Viļņu formas: sinusoidāla, kvadrātveida, rampas, impulsa, Gausa, Gausa baltā trokšņa un 46 arbitrāras formas
- Frekvenču diapazons sinusoidālajam un kvadrātveida vilnim: 1 µHz līdz 5 MHz
- Frekvenču diapazons impulsam: 500 µHz līdz 5 MHz
- Frekvenču diapazons rampas/trijstūra vilnim: 1 µHz līdz 300 kHz
- Gausa baltā trokšņa joslas platums: >5 MHz (-3 dB)
- Modulācijas funkcijas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Standarta konfigurācija: USB Host un USB ierīce
- Amplitūda (HighZ): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Tipiski lietojumi
Šis ģenerators ir ideāli piemērots inženieriem, tehniķiem un studentiem, kuriem nepieciešams uzticams signāla avots ķēžu testēšanai, signālu simulācijai, elektronisko ierīču izstrādei un eksperimentiem laboratorijās. Saderība ar SIGLENT osciloskopiem atvieglo ģenerēto un mērīto signālu kopīgu analīzi.
Saderība un programmatūra
SDG805 viegli integrējas ar citu SIGLENT aprīkojumu un ir konfigurējams, izmantojot EasyWave programmatūru, kas ļauj rediģēt un pielāgot arbitrārās viļņu formas konkrētām vajadzībām.
Secinājums
Siglent SDG805 5MHz funkciju ģenerators izceļas ar precizitāti, viļņu formu daudzveidību un uzlaboto EasyPulse tehnoloģiju, padarot to par būtisku rīku jebkurā tehniskā vidē, kur nepieciešami augstas kvalitātes un elastīgi signāli.
- Uzlabota DDS tehnoloģija ar 14 bitu vertikālo izšķirtspēju precīziem signāliem
- Maksimālā izejas frekvence 5 MHz ar paraugu ņemšanas ātrumu 125 MSa/s
- 46 iebūvētas arbitrāras viļņu formas un 5 standarta formas
- Pilnas modulācijas funkcijas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, skenēšana un burst
- EasyPulse tehnoloģija zemai svārstībai un ātrām impulsa malām
- USB interfeiss glabāšanai un programmatūras atjauninājumiem
- Saderīgs ar SIGLENT digitālajiem osciloskopiem un EasyWave programmatūru
Klientu jautājumi un atbildes
Kāda precizitāte un izšķirtspēja ir frekvencē un amplitūdā? Kādi ir darbības limiti?
Tas piedāvā maksimālo frekvenci 5 MHz, paraugu ņemšanas ātrumu 125 MSa/s un 14 bitu vertikālo izšķirtspēju. Frekvences precizitāte ir aptuveni ±30 ppm, un amplitūda parasti ir regulējama no 2 mVpp līdz 20 Vpp atkarībā no slodzes. To nedrīkst lietot virs 5 MHz vai pārsniegt norādītos spriegumus, lai izvairītos no kropļojumiem un bojājumiem.
Kāda apkope ir nepieciešama iekārtai un kāds ir tās kalpošanas ilguma paredzamais rādītājs standarta laboratorijas lietošanā?
SDG805 nepieciešama periodiska ārējā tīrīšana (bez agresīviem šķīdinātājiem) un ventilācijas atveru uzturēšana bez putekļiem. Iekšpusē nav mehānisku dilstošu detaļu. Paredzamais kalpošanas ilgums kontrolētā vidē var pārsniegt 5 gadus, ja tiek ievēroti temperatūras parametri (0–40 °C) un droša barošana.
Kas notiek, ja lietotāja viļņforma pārsniedz iekšējo atmiņu vai pieejamo vietu skaitu?
SDG805 ļauj saglabāt līdz 10 patvaļīgām viļņformām savā nemainīgajā atmiņā. Ja šis limits tiek pārsniegts, būs jāaizstāj kāda esošā viļņforma vai jāizmanto ārēja USB atmiņa, lai ielādētu viļņformas pēc vajadzības. Atmiņas pārvaldība neatbalsta iekšējus paplašinājumus.
Kāda ir Siglent SDG805 maksimālā izejas frekvence?
Maksimālā izejas frekvence ir 5 MHz.
Kādus viļņu formu veidus var ģenerēt SDG805?
Tas var ģenerēt standarta viļņu formas, piemēram, sinusoidālu, kvadrātveida, rampas, impulsa un Gausa, kā arī 46 iebūvētas arbitrāras viļņu formas.
Vai tas ir saderīgs ar citu Siglent aprīkojumu?
Jā, to var bez problēmām savienot ar SIGLENT digitālajiem atmiņas osciloskopiem.
Kādas modulācijas funkcijas atbalsta šis ģenerators?
Tas atbalsta AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineāru/logaritmisku skenēšanu un burst.
Kādas saskarnes tam ir savienošanai un glabāšanai?
Tam ir USB Host un USB ierīces saskarnes, atbalstot glabāšanu U-Disk un programmatūras atjauninājumus.
