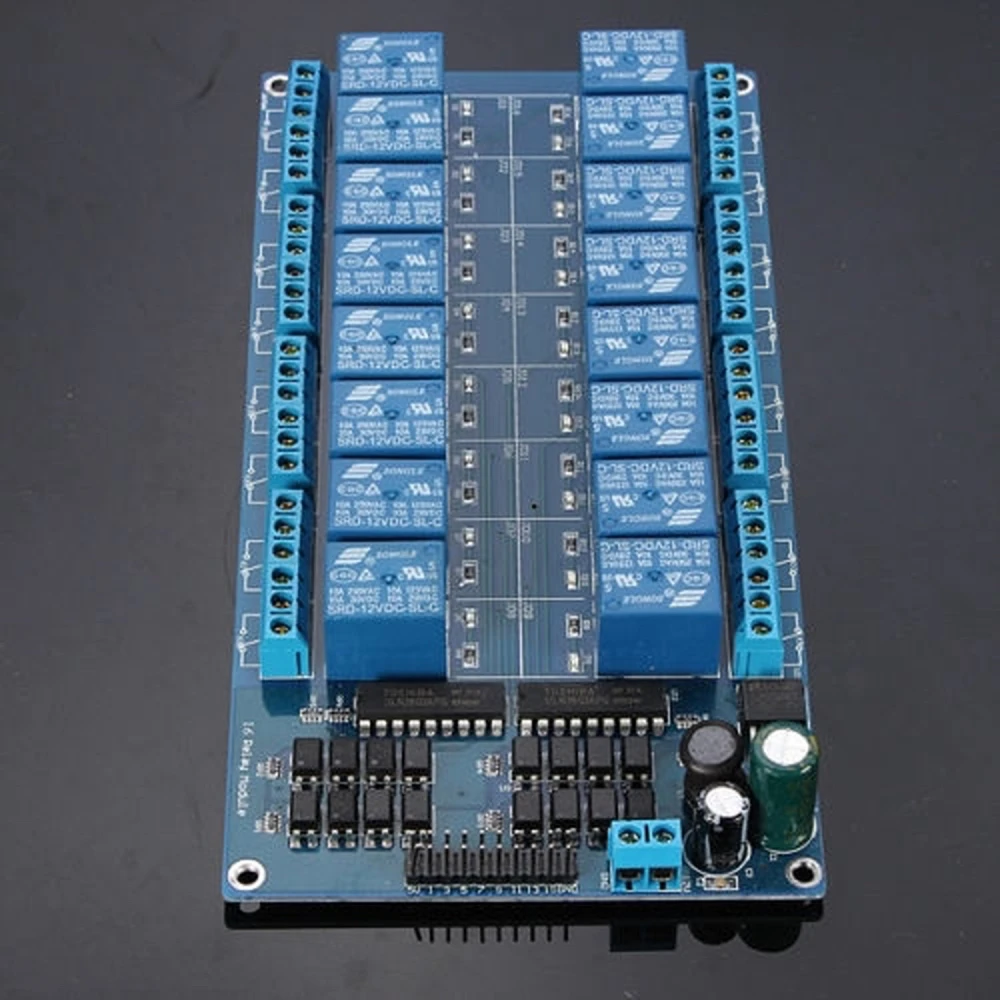

16 kanālu 12V releju modulis Arduino - saderīgs ar satkit
Zīmols: satkit
20,58€
Ieskaitot PVN (Bez PVN: 17,01 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 19,75 € | -4% |
| 10+ | 19,13 € | -7% |
| 20+ | 17,07 € | -17% |
Ierobežots krājums
Standarta piegāde
Pk, Mai 1 - Ot, Mai 5
Eksprespiegāde
Tr, Apr 29 - Ce, Apr 30
30 dienu atgriešana
Bezmaksas atgriešana 30 dienu laikā
Drošs darījums
Share:
Bezmaksas piegāde
Piegāde no 4,99€
Vienkārša atgriešana
30 dienu atgriešanas politika
Drošs maksājums
100% droši norēķini
Kvalitātes garantija
Tikai oriģināli produkti
Kit 16 relés 12V para Arduino ir interfeisa plate, kas paredzēta līdz 16 elektronisku ierīču vadībai ar mikrokontrollera palīdzību. Katrs relejs darbojas ar 12V un var pārslēgt lielas strāvas slodzes, tāpēc tas ir ideāli piemērots projektiem, kuriem nepieciešamas vairākas pārslēgšanas izejas.
Galvenās īpašības:
- 16 releju kanāli ar 12V barošanu.
- Nepieciešamā vadības strāva: 15-20 mA uz kanālu.
- Lielas strāvas releji, kas spēj pārslēgt līdz AC 250V 10A un DC 30V 10A.
- Standarta interfeiss, saderīgs ar dažādiem mikrokontrolleriem: Arduino, 8051, AVR, PIC, DSP, ARM, MSP430 un TTL loģiku.
- LED indikatori katra releja stāvokļa attēlošanai, kas atvieglo uzraudzību reāllaikā.
Tipiski lietojumi:
- Elektronisko projektu automatizācija ar Arduino un citiem kontrolieriem.
- Elektrisko ierīču, piemēram, lampu, motoru un mazu sadzīves ierīču, vadība.
- Mājas automatizācijas un attālinātas vadības sistēmu projekti.
- Izglītojošas lietojumprogrammas releju un mikrokontrolleru vadības apguvei.
Saderība:
Šis komplekts ir saderīgs ar Arduino un citiem mikrokontrolleriem, kas izmanto TTL loģiku, tostarp 8051, AVR, PIC, DSP, ARM un MSP430. Tā standarta interfeiss ļauj viegli veikt tiešu vadību bez papildu komponentēm.
Izturīgais dizains un spēja pārslēgt ievērojamas elektriskās slodzes padara šo komplektu par uzticamu risinājumu projektiem, kuriem nepieciešamas vairākas lielas strāvas releju izejas.
- 16 releju kanāli ar 12V barošanu
- Vadības strāva: 15-20 mA uz kanālu
- Lielas strāvas relejs: AC 250V 10A, DC 30V 10A
- Saderīgs ar Arduino, 8051, AVR, PIC, DSP, ARM, MSP430 un TTL loģiku
- LED indikatori katra releja izejas stāvoklim
Klientu jautājumi un atbildes
Kādi ir precīzie plates izmēri un kas ir iekļauts produkta kastē?
16 releju 12V plate parasti ir 190 mm x 90 mm x 19 mm liela, lai gan tas var nedaudz atšķirties atkarībā no ražotāja. Parasti komplektā ir releju plate un daži pinu savienotāji. Kabeli un barošanas avotu parasti neiekļauj.
Kādi ir ieteikumi 16 releju moduļa uzstādīšanai un elektriskajai aizsardzībai?
Ieteicams plati barot ar stabilu 12V DC barošanas avotu un samazināt traucējumus, savienojot vadības un jaudas GND. Laba prakse ir uzstādīt drošinātājus katra releja izejā un fiziski atdalīt augstsprieguma līnijas no vadības loģikas, lai izvairītos no īssavienojuma riska.
Kāda apkope nepieciešama modulim ilgtermiņā un kā atpazīt bojātus relejus?
Apkope sastāv no periodiskas lodējumu, netīrumu un korozijas pārbaudes. Ja kanāls nepārslēdzas, vispirms pārbaudiet indikatora LED un izmēriet vadības spriegumu. Bojātam relejam parasti ir traucējumi dzirdamā un vizuāli novērojamā stāvokļa maiņā. Ar lodēšanas prasmēm ir iespējams nomainīt atsevišķus relejus.
Ar kādiem mikrokontrolleriem ir saderīgs šis releju komplekts?
Tas ir saderīgs ar Arduino, 8051, AVR, PIC, DSP, ARM, MSP430 un citiem mikrokontrolleriem, kas izmanto TTL loģiku.
Kāda strāva ir nepieciešama, lai vadītu katru releju?
Katram kanālam nepieciešama vadības strāva no 15 līdz 20 mA.
Kādus spriegumus un strāvas var pārslēgt katrs relejs?
Katrs relejs var pārslēgt līdz AC 250V 10A vai DC 30V 10A.
Vai ir kāds indikators, lai redzētu releju stāvokli?
Jā, katram relejam ir LED indikators, kas parāda tā izejas stāvokli.
Vai šo komplektu var izmantot lampu un motoru vadībai?
Jā, tas ir ideāli piemērots tādu ierīču kā lampu, motoru un citu mazu elektrisko aparātu vadībai.
