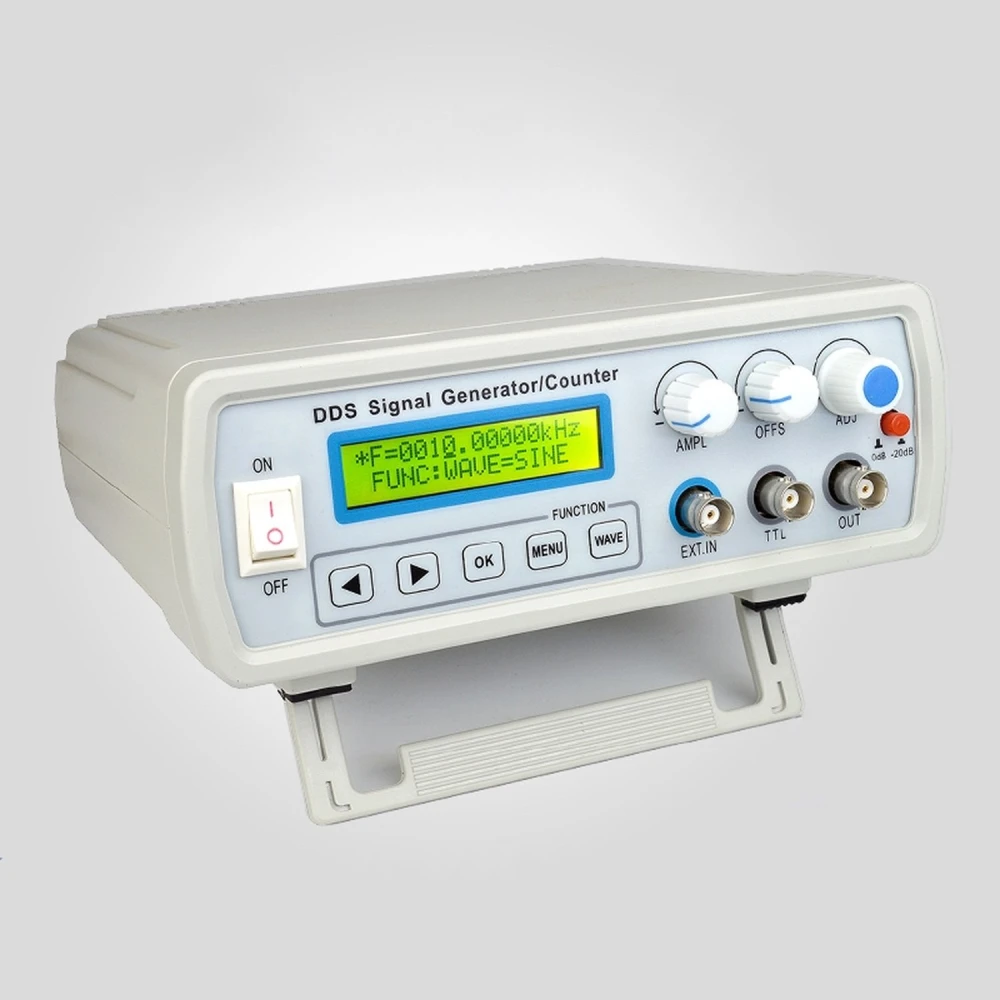

DDS funkciju ģenerators FY2102S 2 MHz ar frekvences mērītāju 60MHz

DDS funkciju ģenerators FY2102S 2 MHz ir moderns tiešās digitālās sintēzes (DDS) iekārta, kas paredzēta elektrisko signālu ģenerēšanai ar augstu precizitāti un stabilitāti. Aprīkots ar FPGA dizainu, šis ģenerators rada sinusoidālus, kvadrātveida, trīsstūrveida un zāģveida signālus ar frekvenču diapazonu no 0,01 Hz līdz 2 MHz un 10 mHz izšķirtspēju.

Turklāt tajā ir iebūvēts frekvences mērītājs, kas spēj mērīt frekvences līdz 60 MHz, atvieglojot iekšējo un ārējo signālu mērīšanu dažādiem elektronikas pielietojumiem.

Galvenās īpašības:

• Maksimālā efektīvā izeja 9 Vpp bez slodzes.
• Regulējamas viļņu formas: sinusoidāla, kvadrātveida (aizpildes koeficients regulējams no 1% līdz 99%), trīsstūrveida, augšupejoša un lejupejoša zāģveida.
• Augsta frekvences precizitāte ar stabilitāti ±2×10⁻⁶ un sinusoidālā signāla kropļojumu ≤0.8% pie 1 kHz.
• Frekvences izšķirtspēja 0,01 Hz (10 mHz).
• Iebūvēts frekvences skaitītājs ar mērījumu diapazonu no 1 Hz līdz 60 MHz.
• Lineārās skenēšanas funkcija ar konfigurējamiem sākuma un beigu punktiem un regulējamu nolasīšanas ātrumu.
• Atmiņa līdz 10 pielāgotu parametru konfigurāciju saglabāšanai.
• LCD1602 displejs angļu valodā ērtai lietošanai un skaidrai attēlošanai.
• Barošana ar adapteri AC220V uz DC5V 1A.
• Kompakts un pārnēsājams dizains ar izmēriem 200 mm x 190 mm x 90 mm.

Tipiski lietojumi:

• Testēšana un kalibrēšana elektronikas laboratorijās.
• Elektronisko shēmu izstrāde un diagnostika.
• Mācību projekti un tehniskā apmācība.
• Ražošana un kvalitātes kontrole elektronikas montāžas līnijās.

Saderība: Saderīgs ar plašu elektronisko ierīču klāstu, kurām nepieciešami precīzi testa signāli un uzticami frekvences mērījumi.

Šis ģenerators ir ideāli piemērots entuziastiem, tehniķiem un profesionāļiem, kuri meklē daudzfunkcionālu, uzticamu un viegli lietojamu iekārtu elektronisko signālu ģenerēšanas un mērīšanas vajadzībām.

• DDS ģenerators ar frekvenču diapazonu no 0,01 Hz līdz 2 MHz
• Iebūvēts frekvences mērītājs ar mērījumiem līdz 60 MHz
• Viļņu formas: sinusoidāla, kvadrātveida (regulējama), trīsstūrveida, zāģveida
• Izejas amplitūda ≥9 Vpp bez slodzes
• Frekvences izšķirtspēja 10 mHz un augsta precizitāte
• LCD1602 displejs skaidrai attēlošanai
• Atmiņa 10 lietotāja konfigurāciju saglabāšanai
• Lineārās skenēšanas funkcija ar regulējamiem sākuma un beigu punktiem
• Barošana DC5V ar AC220V adapteri
• Kompakts un pārnēsājams dizains, piemērots laboratorijai un mācībām
