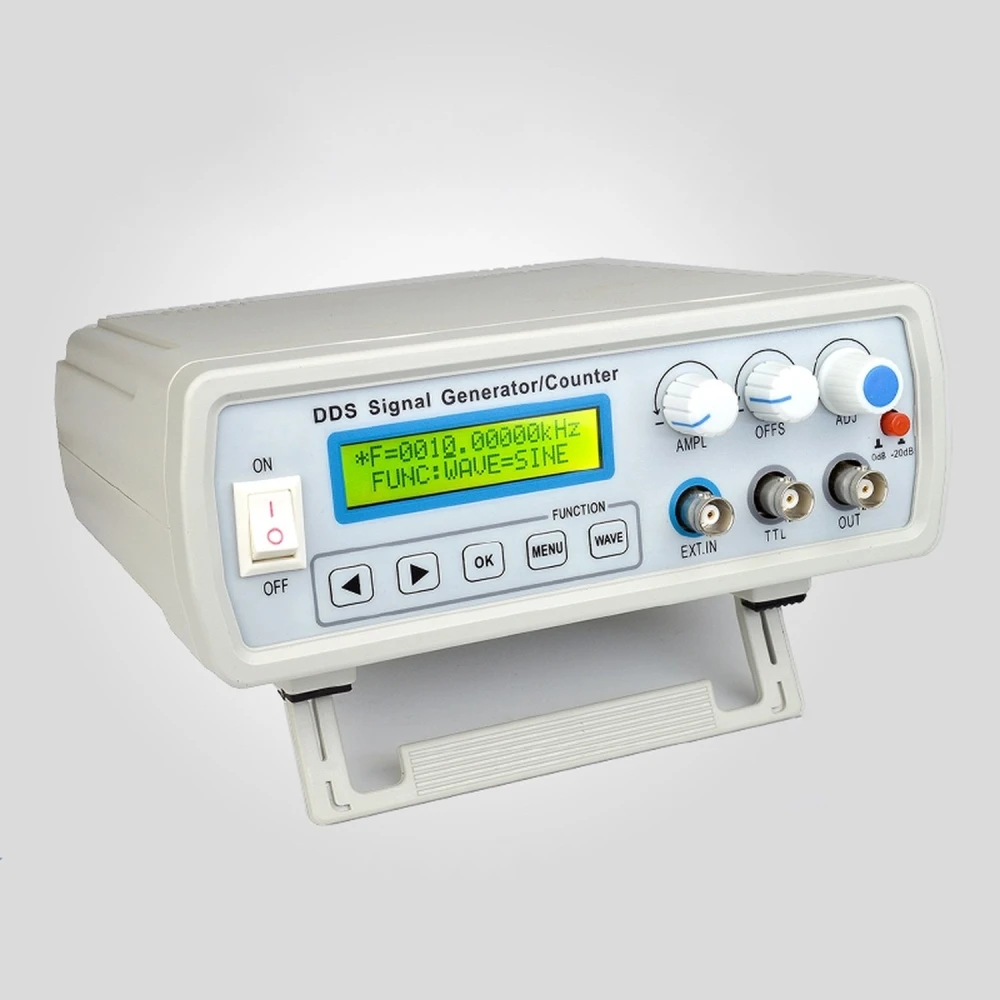

DDS funkciju ģenerators FY2112S 12 MHz ar frekvencmetru un USB savienojumu ar PC

DDS funkciju ģenerators FY2112S ir uzlabota tiešās digitālās sintēzes (DDS) iekārta, kas izstrādāta ar FPGA tehnoloģiju un ļauj ģenerēt sinusoidālus, kvadrātveida, trīsstūrveida un zāģveida signālus ar augstu precizitāti un stabilitāti. Tā frekvenču diapazons aptver no 0,01 Hz līdz 12 MHz sinusoidālajiem signāliem un līdz 2 MHz citām viļņu formām, ar 10 mHz izšķirtspēju, kas padara to par neaizstājamu rīku entuziastiem, elektronikas laboratorijām, ražošanas līnijām un mācībām.

Šis ģenerators integrē frekvencmetru ar mērījumu iespēju līdz 60 MHz, atvieglojot iekšējo un ārējo signālu precīzu pārbaudi. Turklāt tam ir sinhronizēta TTL izeja un efektīva izejas amplitūda 9 Vpp bez slodzes, ar kvadrātviļņa darba cikla regulēšanu no 1% līdz 99%. Lineārā skenēšanas funkcija ļauj veikt frekvences pārbaudes ar konfigurējamiem sākuma un beigu punktiem, kas ir ideāli dinamiskajiem testiem.

Galvenās īpašības:

• Daudzfunkcionāls un pārnēsājams, viegli transportējams.
• Augsta frekvences precizitāte ar stabilitāti ±2×10⁻⁶ un zemu harmonisko kropļojumu (≤0.8% pie 1 kHz).
• Plašs viļņu formu klāsts: sinusoidāls, kvadrātveida, trīsstūrveida, augošs un dilstošs zāģveida signāls.
• Atmiņa līdz 10 pielāgotu parametru konfigurāciju saglabāšanai atkārtotai lietošanai.
• LCD1602 displejs angļu valodā skaidrai attēlošanai un vienkāršai vadībai ar taustiņiem un grozāmo regulatoru.
• TTL izeja ar platumu virs 3 Vpp un iespēju darbināt vairāk nekā 20 TTL slodzes.
• Konfigurējama beeper funkcija skaņas brīdinājumiem.
• Iekļauts USB savienojums barošanai un saziņai ar PC, kas atvieglo integrāciju sistēmās un attālinātu vadību.
• Kompakts dizains ar izmēriem 200x190x90 mm un augstu uzticamību, pateicoties virsmas montāžas tehnoloģijai un liela mēroga integrālajām shēmām.

Tehniskās specifikācijas:

• Sinusoidālā viļņa frekvence: 0 Hz - 12 MHz
• Kvadrātviļņa, trīsstūrveida un citu viļņu frekvence: 0 Hz - 2 MHz
• Frekvences izšķirtspēja: 0,01 Hz (10 mHz)
• Frekvences precizitāte: ±5×10⁻⁶
• Izejas amplitūda: ≥9 Vpp bez slodzes
• Izejas pretestība: 50 Ω ± 10%
• DC nobīde: ±3 V
• Kvadrātviļņa darba cikls: 1% līdz 99%
• Frekvences mērījums: 1 Hz - 60 MHz, skaitīšanas diapazons līdz 4294967295
• Barošana: DC 5V 1A, izmantojot komplektā iekļauto USB kabeli
• Darba temperatūra: 0 °C līdz 40 °C
• Mitrums: mazāk nekā 80%

Tipiskie lietojumi:

• Signālu ģenerēšana testēšanai un kalibrēšanai elektronikas laboratorijās.
• Elektronisko shēmu un digitālo sistēmu izstrāde un testēšana.
• Izglītības vajadzībām elektronikas un telekomunikāciju apmācībā.
• Integrācija ražošanas līnijās iekārtu kontrolei un diagnostikai.

DDS funkciju ģenerators FY2112S ir saderīgs ar sistēmām, kurām nepieciešami precīzi un stabili signāli, un tā USB savienojums ļauj to izmantot ar PC vadības programmatūru, atvieglojot automatizāciju un analīzi.

• DDS funkciju ģenerators ar frekvenci līdz 12 MHz un frekvencmetru līdz 60 MHz
• Sinusoidāla, kvadrātveida, trīsstūrveida un zāģveida signāla izeja
• Izejas amplitūda ≥9 Vpp bez slodzes un regulējams darba cikls no 1% līdz 99%
• LCD1602 displejs angļu valodā un vadība ar taustiņiem un grozāmo regulatoru
• Lineārās skenēšanas funkcija ar konfigurējamiem sākuma un beigu punktiem
• Atmiņa līdz 10 pielāgotu konfigurāciju saglabāšanai
• Sinhronizēta TTL izeja ar iespēju darbināt vairāk nekā 20 TTL slodzes
• USB savienojums barošanai un saziņai ar PC ir iekļauts
• Augsta frekvences precizitāte un stabilitāte ar zemu harmonisko kropļojumu
• Kompakts, pārnēsājams dizains un augsta uzticamība ar virsmas montāžas tehnoloģiju
