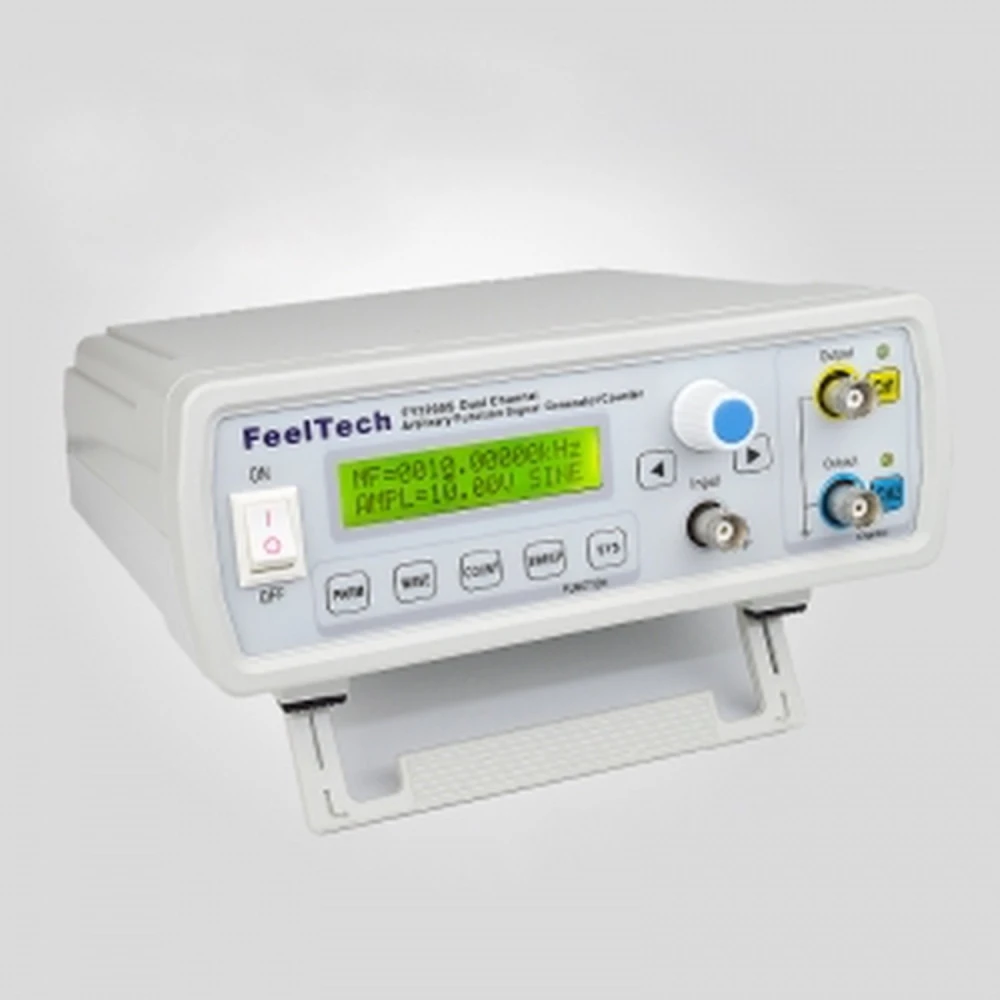

6 MHz 2 kanālu funkciju ģenerators FY3206S FeelTech
Zīmols: FeelTech
Ieskaitot PVN (Bez PVN: 57,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 66,21 € | -4% |
| 10+ | 64,83 € | -6% |
| 20+ | 60,69 € | -12% |
FeelTech 6 MHz 2 kanālu funkciju ģenerators FY3206S ir moderns instruments, kas paredzēts precīzai elektronisko signālu ģenerēšanai ar diviem neatkarīgiem kanāliem. Šis DDS (Direct Digital Synthesis) ģenerators ļauj veidot sinusoidālus, kvadrātveida, trijstūrveida, zāģveida, arbitrārus un modulētus (AM, FM) signālus, ar pilnīgu amplitūdas, frekvences, nobīdes un fāzes kontroli.
Pateicoties CMOS integrētās shēmas tehnoloģijai un augstas ātrdarbības mikroprocesoram, kā arī aktīvam kvarca oscilatoram, tas nodrošina izcilu signālu ģenerēšanas stabilitāti un precizitāti ar frekvences izšķirtspēju līdz 10 mHz un precizitāti ±5×10-6.
Galvenās īpašības
- Divi neatkarīgi izejas kanāli (CH1 un CH2) ar ātrdarbīgu izeju.
- Maksimālā sinusoidālā un kvadrātveida viļņa frekvence: 6 MHz.
- Pieejamās viļņu formas: sinusoidāla, kvadrātveida (ar regulējamu darba ciklu no 0.1% līdz 99.9%), trijstūrveida, zāģveida, arbitrāra, parasts impulss, troksnis, elektrokardiogramma, AM un FM.
- Izejas amplitūda ≥ 20 Vp-p (bez slodzes) ar 50 omu ±10% izejas pretestību.
- Sinhronizēta TTL izeja abiem kanāliem ar regulējamu fāzi un elektrisko līmeni > 3.3 Vp-p.
- Iebūvēts frekvences mērītājs ar mērījumu diapazonu no 1 Hz līdz 100 MHz iekšējiem un ārējiem signāliem.
- Skenēšanas funkcija CH1 kanālā ar lineāru un logaritmisku režīmu, ar regulējamu diapazonu un ātrumu.
- Atmiņa līdz 20 pielāgotu iestatījumu saglabāšanai.
- Pilnīga digitāla vadība ar pogām un grozāmo regulatoru, LCD1602 displejs angļu valodā.
- Paraugu ņemšanas ātrums līdz 250 MSa/s un 12 bitu viļņu formas ģenerators zemiem kropļojumiem.
- Kompakti izmēri: 200 x 190 x 90 mm un aptuvenais svars 500 g.
Tipiski pielietojumi
Šis ģenerators ir ideāli piemērots:
- Elektronikas inženierijai un shēmu izstrādei.
- Pētniecības laboratorijām un elektronisko ierīču testēšanai.
- Ražošanas līnijām funkcionālai pārbaudei un kalibrēšanai.
- Mācībām un apmācībām elektronikā un telekomunikācijās.
Saderība un piederumi
Komplektā ietilpst barošanas kabelis, USB kabelis savienošanai ar PC, Q9 tipa vadu klipši un CD ar programmatūru un rokasgrāmatu. Saderīgs ar sistēmām, kurām nepieciešami arbitrāri signāli un skenēšanas funkcijas papildu testiem.
Piezīme: Šobrīd šis produkts nav pieejams noliktavā. Varat pieteikties paziņojumam par papildināšanu.
- Divkanālu DDS ģenerators ar maksimālo frekvenci 6 MHz
- Viļņu formas: sinusoidāla, kvadrātveida, trijstūrveida, zāģveida, arbitrāra, AM, FM
- Iebūvēts frekvences mērītājs ar diapazonu līdz 100 MHz
- Digitāla vadība ar LCD1602 displeju un atmiņu 20 iestatījumiem
- Regulējama lineārā un logaritmiskā skenēšanas funkcija CH1 kanālā
- Augsta precizitāte un stabilitāte ar aktīvu kvarca oscilatoru
- Sinhronizēta TTL izeja ar regulējamu fāzi
- 250 MSa/s paraugu ņemšanas ātrums un 12 bitu ģenerators zemiem kropļojumiem
- Kompakti izmēri un neliels svars ērtai lietošanai
- Komplektā kabeļi, klipši un programmatūra savienošanai un vadībai
Klientu jautājumi un atbildes
Kādas viļņu formas var ģenerēt FY3206S-6MHz un kādām konkrētām lietojumprogrammām tās ir noderīgas?
FY3206S-6MHz var ģenerēt sinusoidālus, kvadrātveida, trīsstūrveida, zāģveida un programmējamas patvaļīgas viļņu formas. Sinusoidālie viļņi ir ideāli audio iekārtu un filtru testiem; kvadrātveida viļņi tiek izmantoti digitālajā simulācijā vai loģisko pulksteņu testēšanā; trīsstūrveida/zāģveida viļņi tiek lietoti modulācijas un vadības shēmās, savukārt patvaļīgās formas ļauj emulēt specifiskus sarežģītus signālus, kas ir būtiski analogajiem moduļiem vai pielāgotiem risinājumiem.
Kādu izejas interfeisu un amplitūdas līmeņus piedāvā ģenerators un kā to pieslēgt citiem laboratorijas instrumentiem?
Ģeneratoram ir standarta BNC izejas un tas atbalsta regulējamus signāla līmeņus līdz ±10 Vpp pie augstas impedances slodzes (aptuveni 50 Ω). Tas ietver TTL izeju digitālai sinhronizācijai. Tas ļauj tieši pieslēgt osciloskopiem, analizatoriem vai testēšanas iekārtām ar BNC ieejām, nodrošinot daudzpusību izglītības un rūpniecības laboratorijās.
Vai iekārtai nepieciešama kāda specifiska programmatūra vai draiveris patvaļīgu viļņu formu ielādei, un vai tā ir saderīga ar Windows vai Mac sistēmām?
Patvaļīgu viļņu formu ielādei tiek izmantota ražotāja nodrošinātā programmatūra, kas parasti ir saderīga ar Windows sistēmām (parasti Windows 7/8/10). Nativs atbalsts macOS netiek garantēts, tāpēc Mac lietotājiem būtu nepieciešama virtuāla vide vai Windows dators. Draiveris parasti ir iekļauts komplektā vai pieejams tiešsaistē.
Kādas ir barošanas elektriskās specifikācijas un vai ir pieļaujamas sprieguma svārstības?
FY3206S-6MHz parasti darbojas ar ārēju 12 V DC barošanas avotu, ar pieļaujamo novirzi ±10%. Maksimālais patēriņš parasti ir mazāks par 10 W. Ir svarīgi nepārsniegt norādītās vērtības, lai izvairītos no bojājumiem vai nestabilas darbības, īpaši vidēs ar biežām sprieguma svārstībām.
Kāda ir šī modeļa galvenā tehniskā atšķirība salīdzinājumā ar citiem līdzīgas klases DDS ģeneratoriem, piemēram, FY3200S-10MHz?
Galvenā atšķirība ir maksimālā izejas frekvence: FY3206S-6MHz sasniedz 6 MHz sinusoidālajā režīmā, savukārt FY3200S-10MHz sasniedz 10 MHz. Turklāt kropļojumu un viļņu formas precizitātes veiktspēja abiem ir ļoti līdzīga, taču augstākas frekvences modelis piedāvā lielāku rezervi RF lietojumiem vai lielākai joslas platuma nepieciešamībai. Ja jūsu vajadzības sedz 0–6 MHz diapazons, 3206S ir izmaksu un jaudas ziņā efektīvāks.
Kāda ir šī arbitrārā funkciju ģeneratora maksimālā frekvence?
FY3206S ģenerators var ģenerēt signālus ar maksimālo frekvenci līdz 6 MHz sinusoidālajam, kvadrātveida un trijstūrveida vilnim.
Kādus viļņu formu veidus var ģenerēt FY3206S?
Tas var ģenerēt sinusoidālus, kvadrātveida (ar regulējamu darba ciklu), trijstūrveida, zāģveida, arbitrārus, impulsus, troksni, elektrokardiogrammu, AM un FM signālus.
Vai tam ir frekvences mērīšanas funkcija?
Jā, tajā ir iebūvēts frekvences mērītājs ar mērījumu diapazonu no 1 Hz līdz 100 MHz iekšējiem un ārējiem signāliem.
Vai to var vadīt ar datoru?
Jā, katru funkciju var regulēt no datora, izmantojot iekļauto programmatūru un USB savienojumu.
Vai tas ir pieejams tūlītējai iegādei?
Šobrīd produkts ir izpārdots un nav pieejams tūlītējai iegādei, taču varat pieteikt paziņojumu par papildināšanu.
