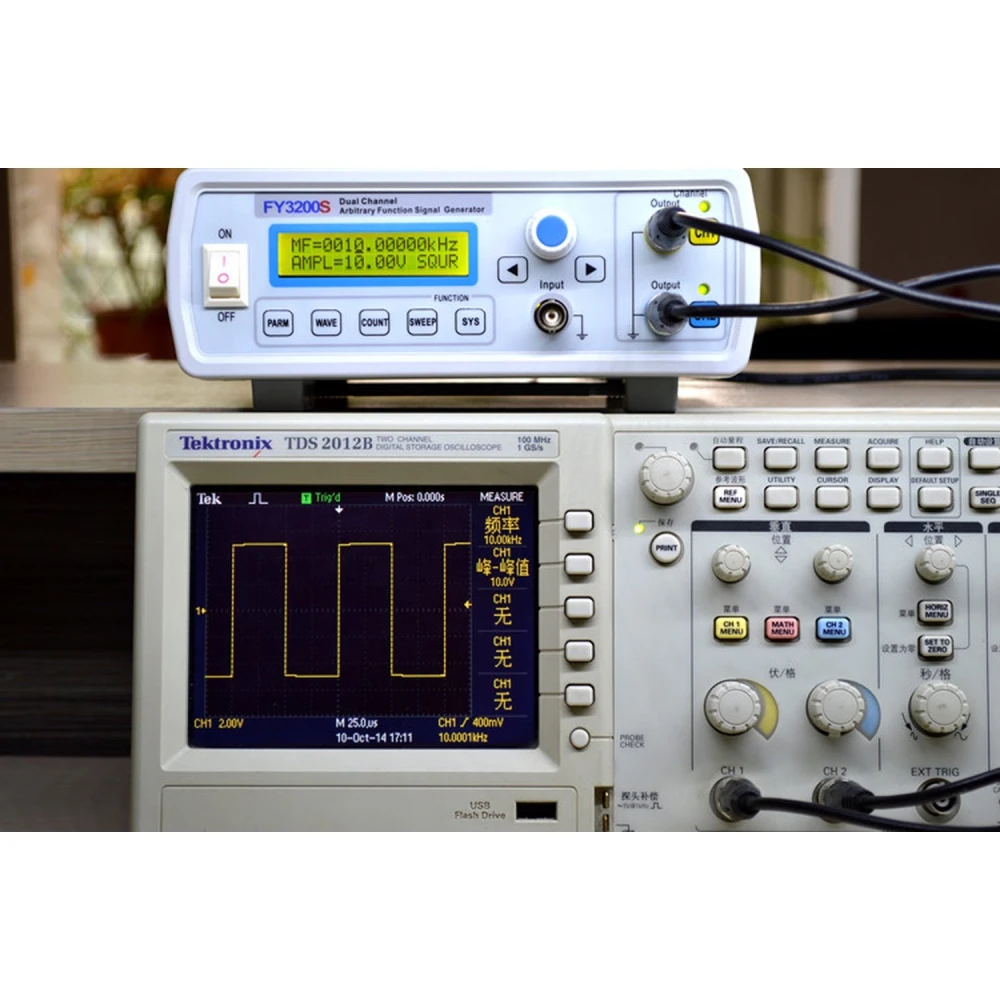

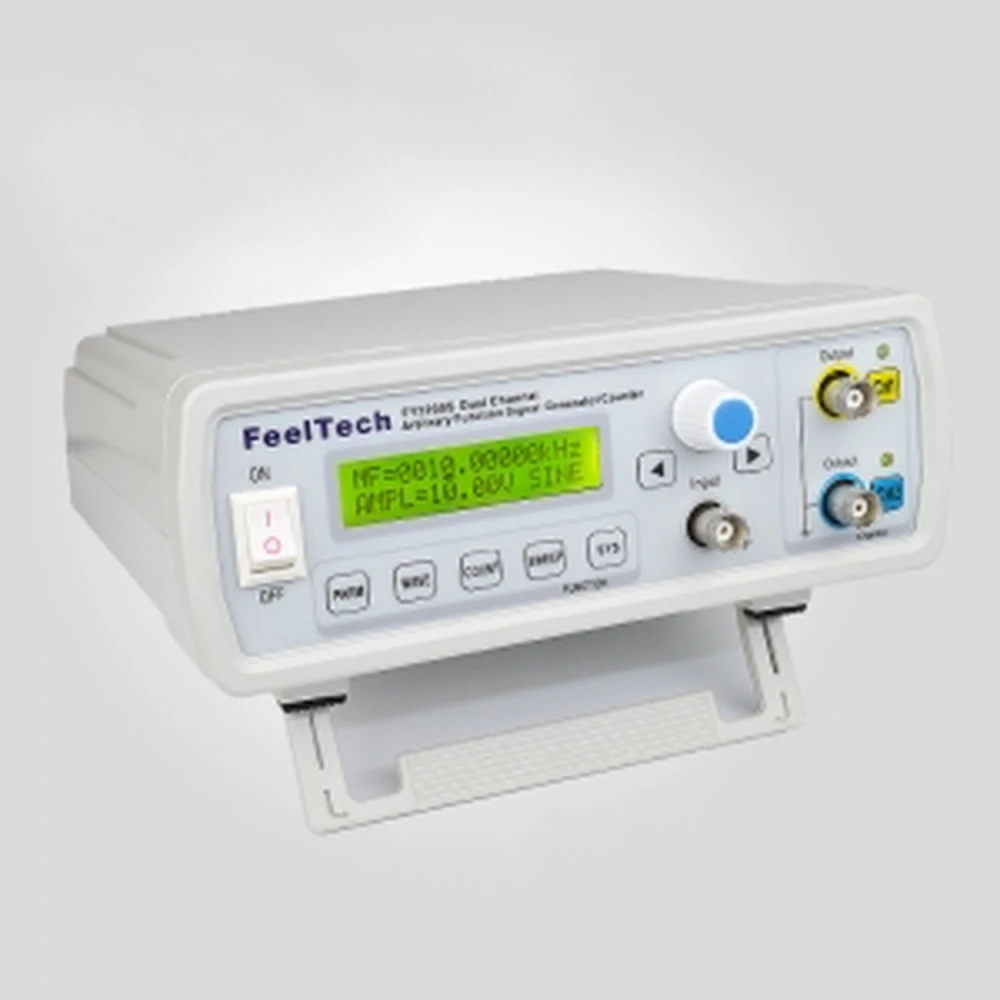

FY3212S 12MHz 2 kanālu funkciju ģenerators FeelTech

FeelTech FY3212S 12MHz funkciju ģenerators ir moderns elektronisks instruments, kas paredzēts arbitrāru viļņu formas signālu ģenerēšanai ar augstu precizitāti un stabilitāti. Šī divkanālu DDS (Direct Digital Synthesis) iekārta ļauj ģenerēt vairākus viļņu veidus, tostarp sinusoidālu, kvadrātveida, trīsstūrveida, zāģveida un lietotāja definētas formas, ar frekvenču diapazonu līdz 12 MHz sinusoidālajiem signāliem un līdz 6 MHz citām formām.

Aprīkots ar integrētu frekvences mērītāju, kas atbalsta līdz 100 MHz, FY3212S ir ideāli piemērots elektronikas inženierijas lietojumiem, pētniecības laboratorijām, ražošanas līnijām un mācību procesam. Tā virsmas montāžas tehnoloģija un CMOS integrētā shēma nodrošina augstu noturību pret traucējumiem un ilgu kalpošanas laiku.

Galvenās īpašības

• Divi neatkarīgi izejas kanāli (CH1 un CH2) ar izejas amplitūdu ≥ 20Vp-p bez slodzes.
• Iepriekš ielādētas un arbitrāras viļņu formas: 14 standarta formas un iespēja ielādēt pielāgotas formas.
• Augsta izšķirtspēja un precizitāte: frekvences izšķirtspēja 10 mHz un frekvences precizitāte ±5×10⁻⁶.
• Regulējams darba cikls: no 0.1% līdz 99.9% kvadrātviļņam.
• Skenēšanas funkcija: konfigurējama lineārā un logaritmiskā skenēšana CH1.
• Frekvences mērīšana: iebūvēts mērītājs iekšējiem un ārējiem signāliem līdz 100 MHz.
• Digitāla un manuāla vadība: pogas un grozāmpoga ar LCD1602 displeju precīzai regulēšanai.
• Atmiņa 20 lietotāja definētiem parametru komplektiem.

Tehniskās specifikācijas

• Sinusoidālā viļņa frekvence: 0 Hz līdz 12 MHz
• Kvadrātviļņa un trīsstūrveida viļņa frekvence: 0 Hz līdz 6 MHz
• Arbitrāra viļņa frekvence: 0 Hz līdz 6 MHz
• Izejas pretestība: 50 ohms ±10%
• DC nobīde: ±10 V
• Sinusoidālā viļņa kropļojumi: ≤ 0.8% pie 1 kHz
• Kvadrātviļņa kāpuma un krituma laiks: ≤ 100 ns
• Sinhronizēta TTL izeja abos kanālos ar regulējamu fāzi
• Frekvences mērītāja ieejas sprieguma diapazons: 2 Vp-p līdz 20 Vp-p
• Izmēri: 200 mm x 190 mm x 90 mm
• Svars: 500 g (galvenā ierīce), 150 g (piederumi)

Tipiskie lietojumi

Šis ģenerators ir ideāli piemērots testēšanai un izstrādei elektronikā, signālu simulācijai sakaru iekārtām, instrumentu kalibrēšanai, eksperimentiem izglītības laboratorijās un kvalitātes kontrolei rūpnieciskajā ražošanā.

Saderība un piederumi

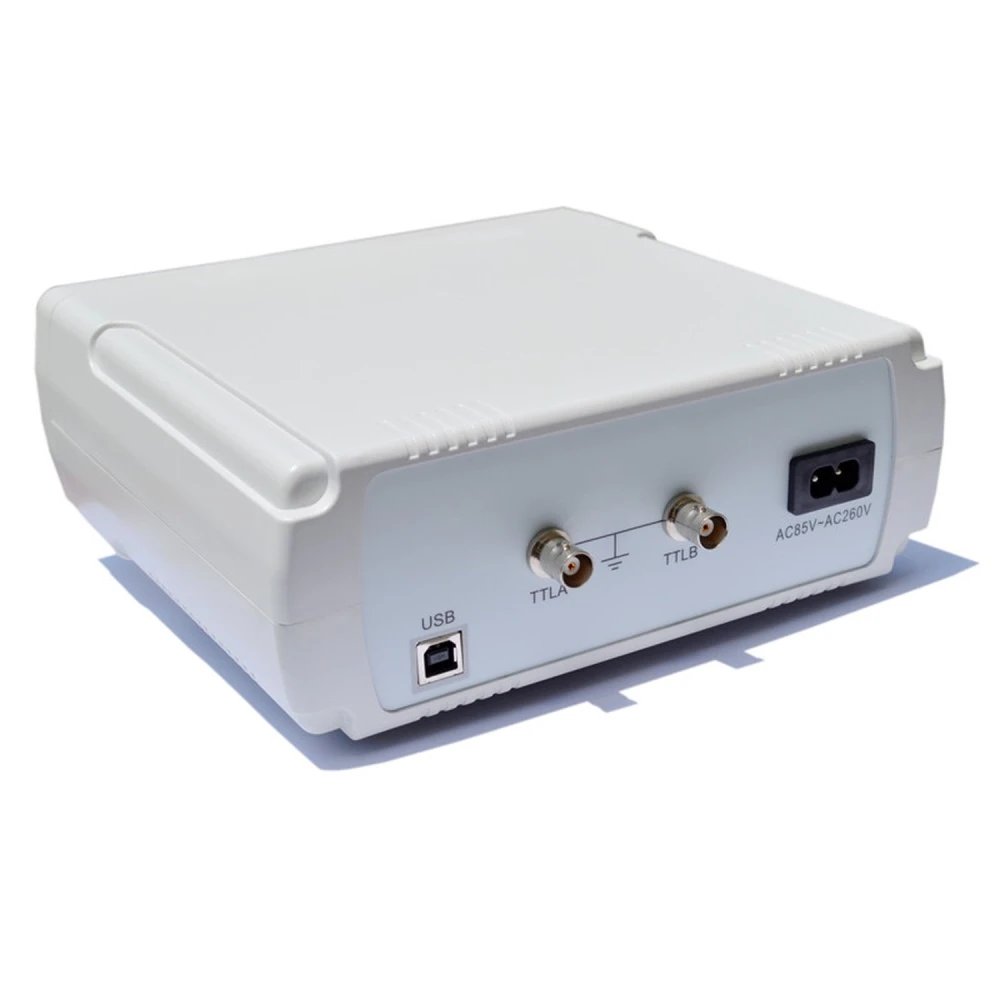

Iekļauts barošanas kabelis, USB kabelis ar kvadrātveida portu, Q9 vadu klipši un CD ar programmatūru. Saderīgs ar sistēmām, kas atbalsta USB savienojumu attālinātai vadībai un konfigurācijai.

Pieejamības statuss

Pašlaik šis produkts ir nav noliktavā. Ieteicams apskatīt alternatīvas vai sazināties, lai uzzinātu par piegādi.

• Divkanālu DDS ar neatkarīgu CH1 un CH2 izeju
• Maksimālā sinusoidālā viļņa frekvence: 12 MHz
• Iebūvēts frekvences mērītājs līdz 100 MHz
• Viļņu formas: sinusoidāla, kvadrātveida, trīsstūrveida, zāģveida un arbitrāra
• Regulējams darba cikls no 0.1% līdz 99.9%
• Lineārās un logaritmiskās skenēšanas funkcija CH1
• Atmiņa 20 pielāgotām konfigurācijām
• LCD1602 displejs digitālai un manuālai vadībai
• Augsta precizitāte un zemi kropļojumi ģenerētajos signālos
• Virsmas montāžas tehnoloģija un CMOS integrētā shēma
