FY3225S funkciju ģenerators 25MHz, 2 kanāli, frekvences mērītājs 100MHz
Zīmols: FeelTech
Ieskaitot PVN (Bez PVN: 82,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 94,26 € | -5% |
FY3225S funkciju ģenerators 25MHz ir moderns divu kanālu instruments signālu ģenerēšanai ar augstu precizitāti un stabilitāti, ideāli piemērots lietojumiem elektronikas inženierijā, laboratorijās, ražošanas līnijās, mācību procesā un zinātniskajos pētījumos.
Šis ģenerators izmanto DDS tehnoloģiju ar CMOS integrēto shēmu un augstas ātrdarbības mikroprocesoru, izmantojot aktīvu kristāla oscilatoru, kas nodrošina izcilu frekvences stabilitāti. Virsmas montāžas tehnoloģija uzlabo noturību pret traucējumiem un pagarina iekārtas kalpošanas laiku.
Galvenās īpašības
- Divi neatkarīgi izejas kanāli (CH1 un CH2) ar lielu ātrdarbību.
- Maksimālā sinusoidālā viļņa frekvence: 25 MHz.
- Maksimālā kvadrātviļņa, trīsstūrviļņa un arbitrāro viļņu frekvence: līdz 6 MHz.
- Iebūvēts frekvences mērītājs ar mērījumu diapazonu līdz 100 MHz.
- Pieejamās viļņu formas: sinusoidāla, kvadrātveida (darba cikls regulējams 0.1% līdz 99.9%), trīsstūrveida, zāģveida, arbitrāra, parasts impulss, troksnis, elektrokardiogramma, AM, FM un citas.
- Izejas amplitūda lielāka vai vienāda ar 20 Vp-p bez slodzes.
- Frekvences izšķirtspēja 0.01 Hz (10 mHz) ar precizitāti ±5×10⁻⁶.

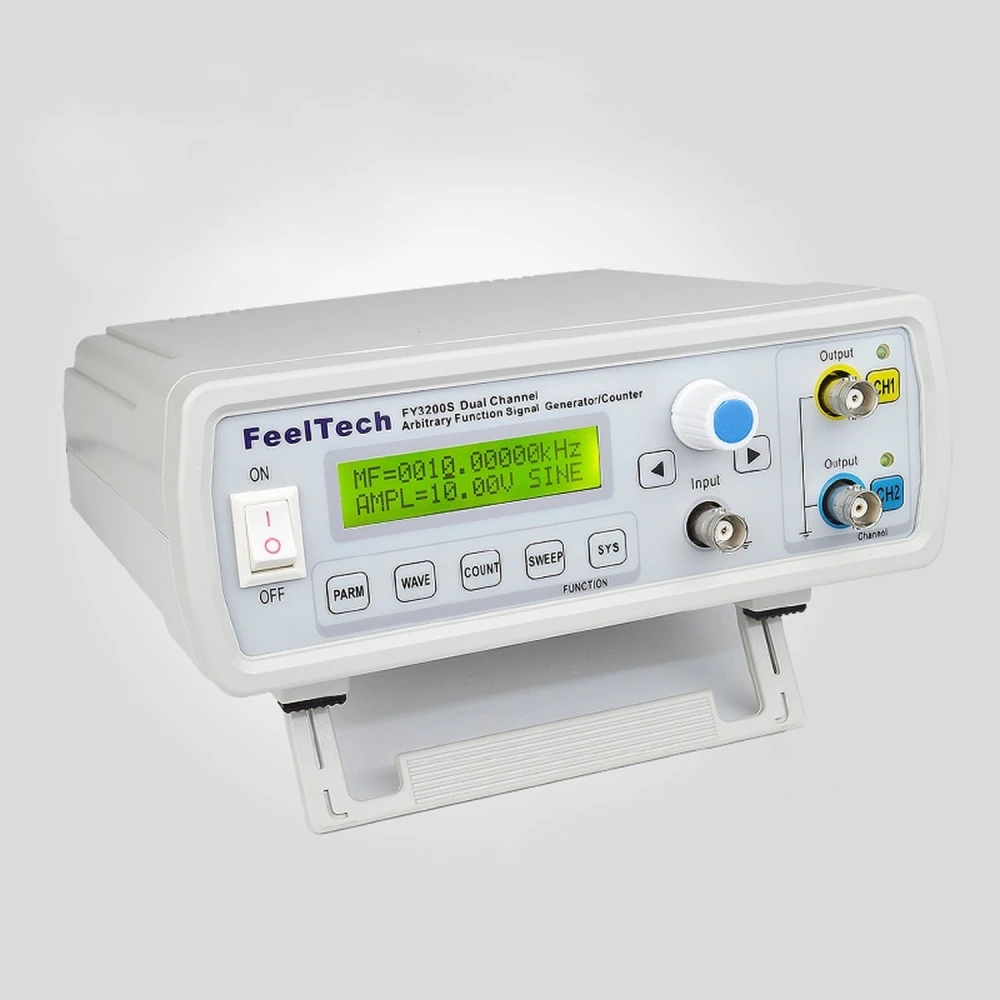

- Pilnīga digitāla vadība ar LCD1602 displeju un regulēšanu ar pogām un grozāmo regulatoru.
- Lineārā un logaritmiskā skenēšanas funkcija, ko var konfigurēt frekvencē un laikā.
- Atmiņa līdz 20 lietotāja iestatījumu saglabāšanai.

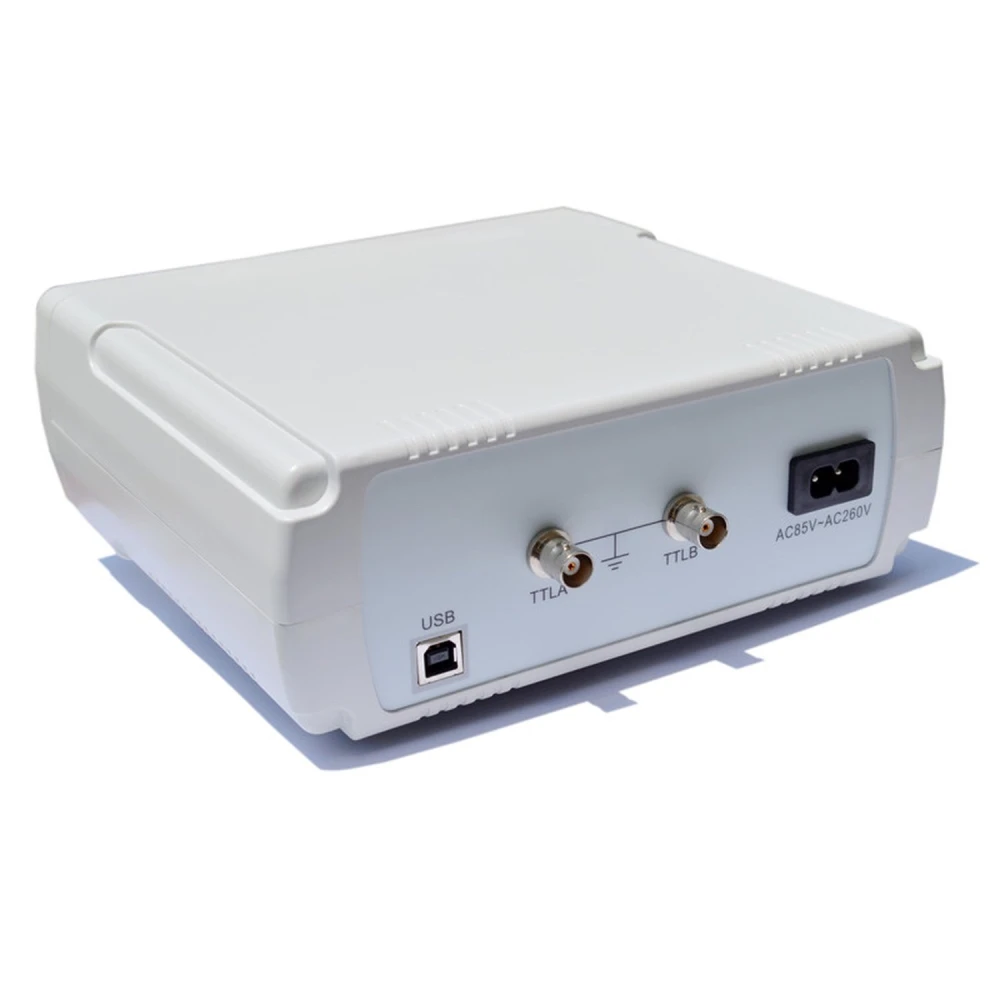

- Sinhronizēta TTL izeja abos kanālos ar regulējamu fāzes starpību.
- Plašs darba sprieguma diapazons: AC85V līdz AC260V.
Tehniskās specifikācijas
- Izmēri: 200 mm (garums) × 190 mm (platums) × 90 mm (augstums).
- Svars: 500 g (iekārta), piederumi 150 g.
- Darba temperatūras diapazons: 0 līdz 40 °C; maksimālais mitrums 80%.
- Izejas pretestība: 50 ohms ±10%.
- Sinusoidālā viļņa kropļojumi ≤0.8% pie 1 kHz.
- Kvadrātviļņa kāpuma un krituma laiks ≤100 ns.
- Skaitītāja diapazons: 0 līdz 4,294,967,295.
- Frekvences mērītāja ieejas spriegums: 2 Vp-p līdz 20 Vp-p.
Tipiskie lietojumi
Šis ģenerators ir lieliski piemērots testēšanai un izstrādei elektronikā, signālu simulācijai iekārtām, instrumentu kalibrēšanai, tehniskajai izglītībai un zinātniskajiem eksperimentiem. Tā spēja ģenerēt vairākas viļņu formas un kontrolēt tādus parametrus kā amplitūda, frekvence, fāze un darba cikls padara to universālu dažādiem lietojumiem.
Saderība
Saderīgs ar programmatūru attālinātai vadībai un funkciju regulēšanai ar datoru. Iekļauts USB savienojums saziņai un atjaunināšanai. Saderīgs ar sistēmām, kurām nepieciešami precīzi un stabili testa signāli.
Iekļautie piederumi
- FY3225S signālu ģenerators.
- Barošanas kabelis.
- 3 vadu USB kabelis ar kvadrātveida tipa savienotāju.
- 2 Q9 vadu klipši.
- CD ar rokasgrāmatu un programmatūru.
Piezīme: Produkts šobrīd nav noliktavā. Lūdzu, pārbaudiet pieejamību vai alternatīvas mūsu veikalā.
- Divi neatkarīgi kanāli signāla izejai.
- Maksimālā sinusoidālā viļņa frekvence 25 MHz.
- Iebūvēts frekvences mērītājs līdz 100 MHz.
- Viļņu formas: sinusoidāla, kvadrātveida, trīsstūrveida, zāģveida, arbitrāra un citas.
- Digitāla vadība ar LCD1602 displeju un regulēšanu ar grozāmo regulatoru.
- Atmiņa līdz 20 pielāgotiem iestatījumiem.
- Konfigurējama lineārā un logaritmiskā skenēšanas funkcija.
- Augsta precizitāte un zemi izejas signāla kropļojumi.
- Sinhronizēta TTL izeja ar fāzes regulēšanu.
- Plašs darba sprieguma diapazons AC85V līdz AC260V.
Klientu jautājumi un atbildes
Kādi ir galvenie materiāli, fiziskie izmēri, svars un kas ir iekļauts FY3225S kastē?
Korpuss ir izgatavots no pastiprinātas ABS plastmasas, kas piemērota lietošanai uz darba galda. Aptuvenie izmēri ir 235 mm x 170 mm x 85 mm, un svars ir ap 1,3 kg. Komplektā parasti ir: 1 FY3225S ģenerators, 1 barošanas avots, 2 BNC uz krokodilknaiblēm kabeļi, 1 USB kabelis un drukāta/digitāla rokasgrāmata. Precīzu komplektāciju pārbaudiet veikalā atkarībā no partijas.
Kādi ir signāla ģenerēšanas tehniskie limiti frekvences, amplitūdas un izšķirtspējas ziņā? Vai FY3225S ir piemērots RF lietojumiem?
Maksimālā frekvence sinusoidālajam vilnim ir 25 MHz; citām viļņu formām limits var būt zemāks (skatiet tehnisko rokasgrāmatu). Maksimālā izejas amplitūda parasti ir 20 Vpp pie augstas pretestības slodzes; pie 50 Ω slodzes tā ir ap 10 Vpp. DAC izšķirtspēja ir 12 biti, un tā atbalsta līdz 2048 punktu patvaļīgas formas atmiņu. Profesionāliem RF lietojumiem (>30 MHz) vai augstas spektrālās tīrības prasībām šī ierīce nav optimāla, jo tā prioritizē daudzpusību un cenu, nevis specifisku RF veiktspēju.
Vai ģenerators ir saderīgs ar starptautiskiem barošanas avotiem un kādus savienotājus tas izmanto izejas signālam?

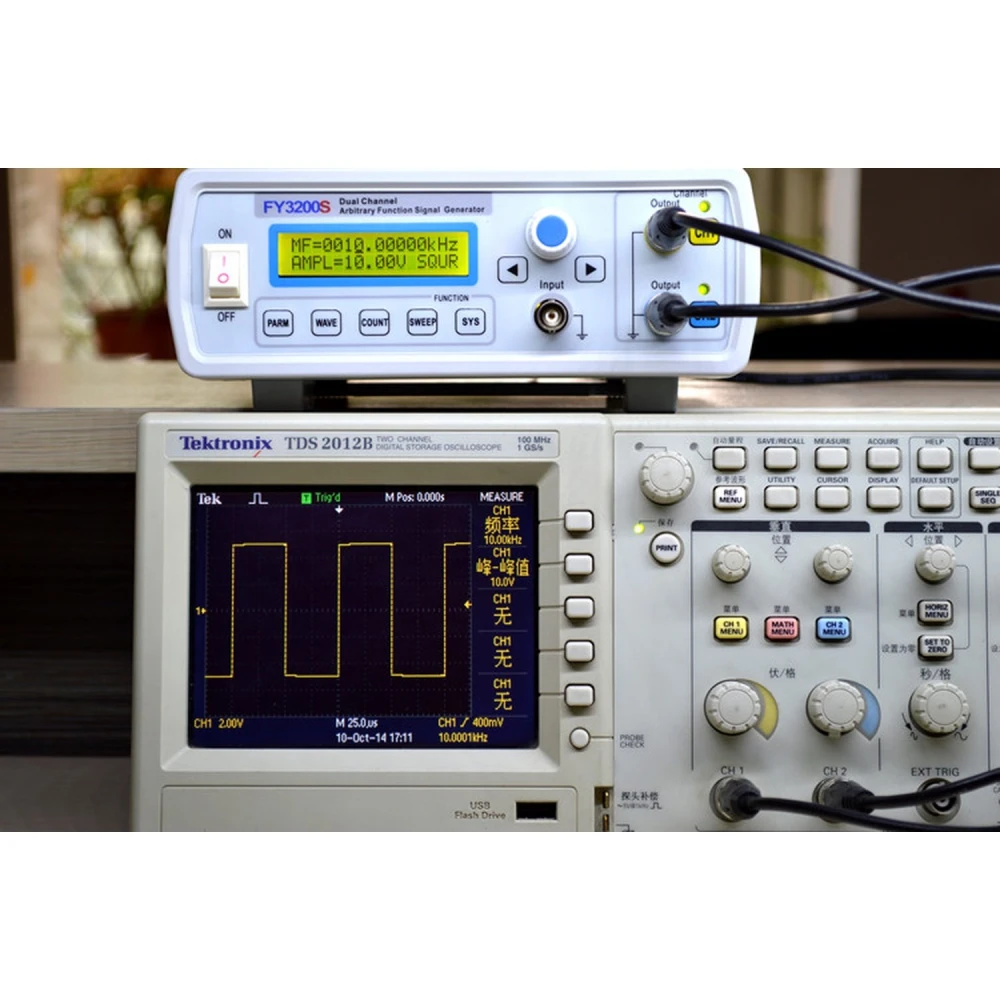

Ģeneratoram nepieciešama 100–240 V AC, 50/60 Hz barošana, kas ar komplektā iekļauto barošanas bloku tiek pārveidota uz DC (tipiska ieeja: 110–240 V, izeja 12 V DC, 2 A). Signālam tas izmanto standarta BNC savienotājus abos galvenajos kanālos, kas atvieglo savienošanu ar parastiem laboratorijas instrumentiem, piemēram, osciloskopiem, testēšanas moduļiem un datu iegūšanas sistēmām.
Kāda apkope nepieciešama un vai ir iespējami firmware atjauninājumi vai rezerves daļu pieejamība?
Apkope aprobežojas ar ārējo tīrīšanu un periodisku BNC savienotāju pārbaudi. Ieteicams izvairīties no putekļainas vides un izejas pārslodzes. Firmware reti prasa atjaunināšanu; ja ir jauna versija, procedūra parasti tiek veikta caur USB tehniskā uzraudzībā. Rezerves daļas, piemēram, barošanas bloku un kabeļus, var iegādāties pie standarta izplatītājiem vai ražotāja, taču konkrētas iekšējās detaļas var nebūt viegli pieejamas.
Kāda ir FY3225S maksimālā ģenerēšanas frekvence?
Tas var ģenerēt sinusoidālos viļņus līdz 25 MHz un kvadrātveida, trīsstūrveida un arbitrāros viļņus līdz 6 MHz.
Vai ģeneratoram ir iebūvēts frekvences mērītājs?
Jā, tam ir frekvences mērītājs ar mērījumu diapazonu līdz 100 MHz iekšējiem un ārējiem signāliem.
Kādas viļņu formas šī iekārta var ģenerēt?
Tā ģenerē sinusoidālus, kvadrātveida, trīsstūrveida, zāģveida, arbitrārus viļņus, parastu impulsu, troksni, elektrokardiogrammu, AM, FM un citas.
Vai ģeneratoru var vadīt no datora?
Jā, FY3225S ļauj veikt iestatījumus un vadību ar programmatūru, izmantojot USB savienojumu.
Kādi piederumi ir iekļauti produktā?
Iekļauts barošanas kabelis, USB kabelis, divi Q9 vadu klipši un CD ar rokasgrāmatu un programmatūru.
