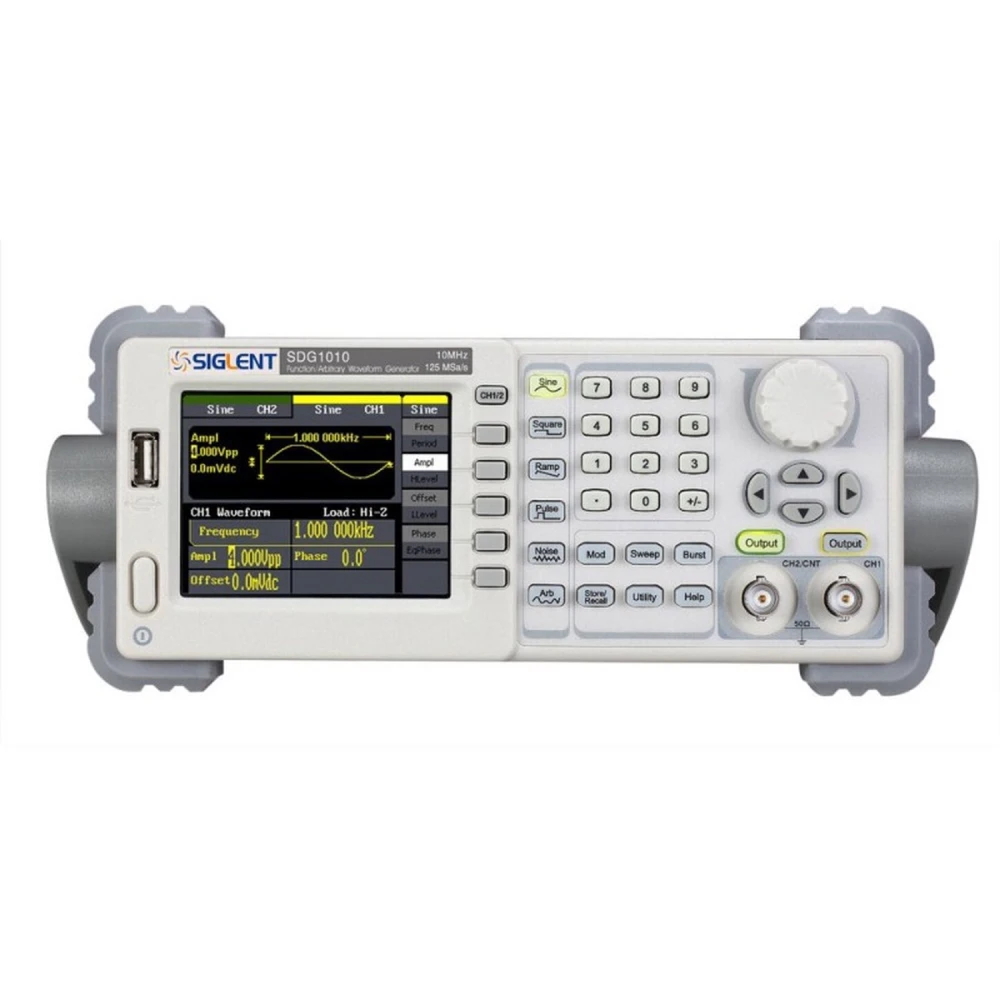

Siglent SDG1010 10MHz funkciju ģenerators elektronikas laboratorijai
Zīmols: Siglent
Ieskaitot PVN (Bez PVN: 189,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 219,54 € | -4% |
| 10+ | 214,97 € | -6% |
| 20+ | 205,82 € | -10% |
Siglent SDG1010 10MHz funkciju ģenerators ir būtisks instruments elektronikas laboratorijām un inženierijas projektiem, kuros nepieciešami precīzi un dažādi signāli. Šis ģenerators izmanto DDS (Direct Digital Synthesis) tehnoloģiju, lai nodrošinātu maksimālo izejas frekvenci 10MHz ar frekvences izšķirtspēju 1 µHz un vertikālo izšķirtspēju 14 bits, garantējot tīrus un precīzus signālus.
Galvenās īpašības:
- Maksimālā izejas frekvence: 10MHz.
- Izejas kanāli: 2, ļaujot ģenerēt signālus vienlaikus.
- Paraugu ņemšanas ātrums: 125 MSa/s augstai viļņu formu precizitātei.
- Viļņu formas garums: 16 kpts, ideāli sarežģītām viļņu formām.
- Standarta viļņu formas: sinuss, kvadrātvilnis, rampas signāls, impulss, Gausa baltais troksnis un 48 iebūvēti arbitrāri viļņu formu veidi.
- Modulācijas funkcijas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep un Burst progresīvām lietojumprogrammām.
- Frekvences skaitītājs: iebūvēts ar diapazonu no 100 mHz līdz 200 MHz.
- Savienojamība: standarta USB Host un Device, ar USB-GPIB porta opciju attālinātai vadībai.
- Saderība: lieliski savienojas ar SDS1000 sērijas digitālajiem osciloskopiem un atbalsta attālinātu vadību.
Tipiskie pielietojumi: Šis ģenerators ir ideāli piemērots testēšanai un izstrādei elektronikā, tostarp shēmu projektēšanai, komponentu testēšanai, signālu simulācijai un tehniskajai izglītībai. Tā spēja ģenerēt vairākus signālu veidus padara to daudzpusīgu dažādiem laboratorijas pielietojumiem.
Tehniskās specifikācijas:
- Modelis: SDG1010
- Maksimālā frekvence: 10MHz
- Kanāli: 2
- Paraugu ņemšanas ātrums: 125 MSa/s
- Viļņu formas garums: 16 kpts
- Frekvences izšķirtspēja: 1 µHz
- Vertikālā izšķirtspēja: 14 bits
- Viļņu formas: Sinuss, kvadrātvilnis, rampa, impulss, Gausa baltais troksnis, 48 arbitrāras formas
- Modulācijas funkcijas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frekvences skaitītājs: 100 mHz - 200 MHz
- Savienojamība: USB Host & Device, izvēles USB-GPIB ports
- Izmērs: 229mm x 105mm x 281mm
Piezīme par pieejamību: Šobrīd šis produkts nav noliktavā. Iesakām apskatīt alternatīvas vai abonēt paziņojumus par pieejamības atjaunošanu.
- DDS tehnoloģija ar diviem izejas kanāliem un regulējamu fāzi precīziem signāliem
- Maksimālā frekvence 10MHz ar 1 µHz izšķirtspēju
- Augsts paraugu ņemšanas ātrums 125 MSa/s un 14 bits vertikālā izšķirtspēja
- 48 iekšējās arbitrārās viļņu formas un 5 standarta veidi
- Papildu modulācijas funkcijas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Iebūvēts frekvences skaitītājs līdz 200 MHz
- USB Host & Device savienojamība un USB-GPIB porta opcija
- Saderīgs ar SDS1000 digitālajiem osciloskopiem un attālinātu vadību
Klientu jautājumi un atbildes
Kādus ārējos savienojumus un uzglabāšanas atbalstu ierīce atbalsta patvaļīgu viļņu ielādei un atjaunināšanai?
SDG1010 ir USB porti (Device un Host), kas ļauj tieši pieslēgt datoru un izmantot USB atmiņas ierīces (U-disku), lai ielādētu patvaļīgas viļņu formas vai atjauninātu programmaparatūru. GPIB porta atbalsts ir papildu opcija un prasa papildu moduli.
Kādi ir frekvences un viļņu formas veidi, ko tā var ģenerēt katrā kanālā, un kāda ir tipiskā sinusoidālo viļņu deformācija?
Sinusoidālās un kvadrātviļņu formas aptver diapazonu no 1 µHz līdz 10 MHz, impulsi sasniedz no 500 µHz līdz 5 MHz, rampas no 1 µHz līdz 300 kHz, bet patvaļīgas formas — no 1 µHz līdz 5 MHz. Ģenerators norāda kopējo harmonisko kropļojumu (THD) <0,04% tipiski sinusoidālajiem viļņiem 1 kHz līdz 10 kHz diapazonā un pie maksimālās amplitūdas.
Vai ģeneratoram ir modulācijas funkcijas un vai to var sinhronizēt ar Siglent instrumentiem, piemēram, SDS1000 osciloskopiem?
Jā, tas ietver plašas modulācijas funkcijas (AM, FM, PM, PWM), frekvences skenēšanu un impulsu vilcienus. To var tieši savienot un sinhronizēt ar Siglent SDS1000 sērijas osciloskopiem, kas atvieglo automatizētus testēšanas uzdevumus ar attālinātu vadību.
Kādi piederumi ir iekļauti komplektā un kādas ir rezerves daļu vai pēcpārdošanas servisa iespējas?
Parasti SDG1010 komplektā ietilpst barošanas kabelis, lietotāja rokasgrāmata, USB kabelis un divi BNC–BNC kabeļi. Rezerves daļas (kabeļi, drošinātāji) un pēcpārdošanas serviss ir pieejami caur Siglent autorizētajiem izplatītājiem un pašu zīmolu; standarta garantija parasti ir 3 gadi, taču to ieteicams apstiprināt pie konkrētā pārdevēja.
Kāda ir Siglent SDG1010 maksimālā izejas frekvence?
Maksimālā izejas frekvence ir 10 MHz.
Cik izejas kanālu ir ģeneratoram?
Ģeneratoram ir 2 izejas kanāli vienlaicīgiem signāliem.
Kādas viļņu formas šī ierīce var ģenerēt?
Tā var ģenerēt sinusa, kvadrātvilni, rampas signālu, impulsu, Gausa balto troksni un 48 iekšējos arbitrārus viļņu formu veidus.
Vai tas ir saderīgs ar citiem mērīšanas instrumentiem?
Jā, tas ir saderīgs ar SDS1000 sērijas digitālajiem osciloskopiem un atbalsta attālinātu vadību.
Kādu savienojamību piedāvā ģenerators?
Tam ir standarta USB Host un Device, kā arī izvēles USB-GPIB ports attālinātai vadībai.
