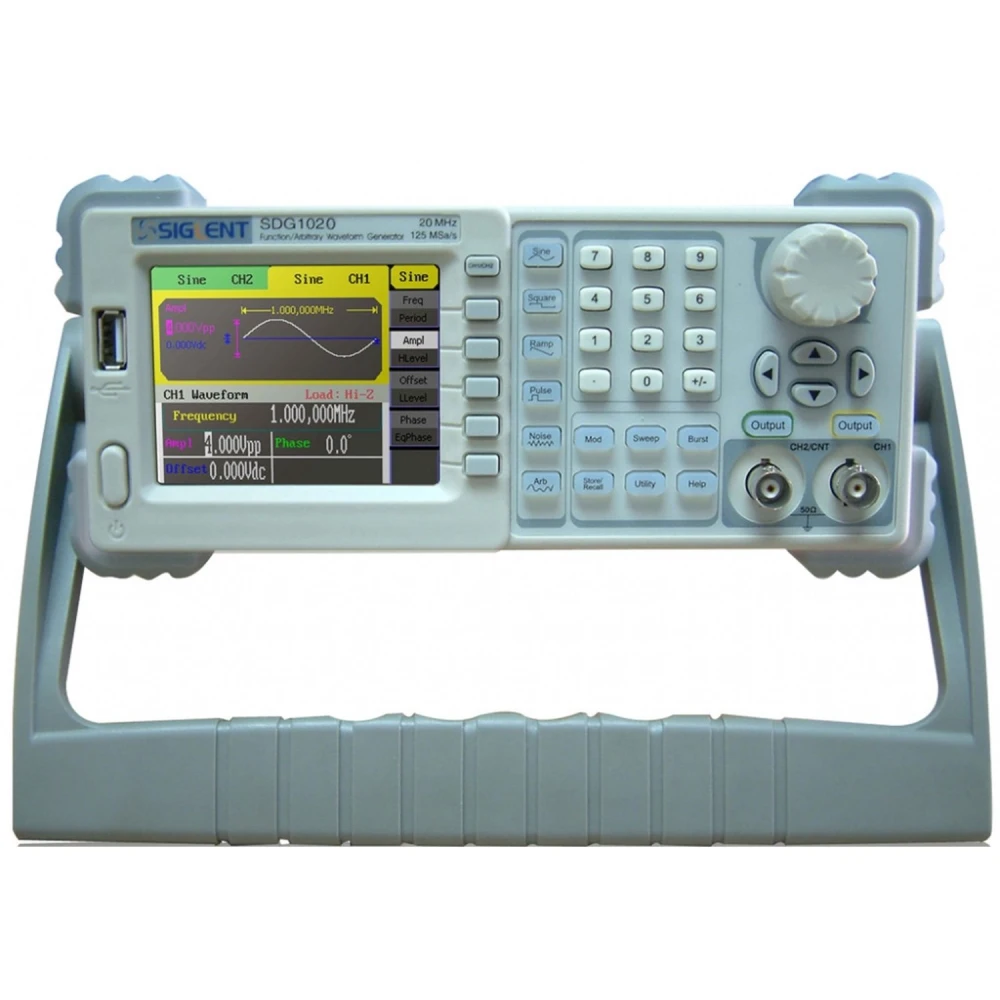

Siglent SDG1020 20MHz arbitrārais funkciju ģenerators elektronikai
Zīmols: Siglent
Ieskaitot PVN (Bez PVN: 239,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 277,62 € | -4% |
| 10+ | 271,84 € | -6% |
| 20+ | 260,27 € | -10% |
Siglent SDG1020 20MHz arbitrārais funkciju ģenerators ir moderns mērīšanas instruments, kas paredzēts elektronikas lietojumiem, kuriem nepieciešami precīzi un dažādi signāli. Šis ģenerators izmanto DDS (Direct Digital Synthesis) tehnoloģiju, lai nodrošinātu maksimālo izejas frekvenci 20MHz ar augstu izšķirtspēju un stabilitāti.
Galvenās īpašības:
- Maksimālā izejas frekvence: 20MHz, piemērota plašam elektronisko testu klāstam.
- Divi izejas kanāli: ļauj ģenerēt divus signālus vienlaikus, atvieglojot salīdzinājumus un sarežģītus testus.
- Paraugu ņemšanas ātrums: 125 MSa/s ar 14 bitu vertikālo izšķirtspēju precīziem un detalizētiem signāliem.
- Viļņu forma: 16 kpts, kas nodrošina detalizētas un konfigurējamas viļņu formas.
- Standarta un arbitrārās viļņu formas: ietver 5 standarta formas (sinusoidāla, kvadrātveida, zāģveida, impulsa, Gausa baltā trokšņa) un 48 iebūvētas arbitrārās formas maksimālai elastībai.
- Modulācijas funkcijas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep un Burst sarežģītām un daudzveidīgām simulācijām.
- Frekvences skaitītājs: diapazons no 100 mHz līdz 200 MHz precīziem mērījumiem.
- Savienojamība: USB Host un Device datu glabāšanai un vadībai, ar USB-GPIB porta opciju papildu integrācijai.
- Saderība: saderīgs ar SDS1000 sērijas digitālajiem osciloskopiem un attālinātu vadību integrētai laboratorijas videi.
Tipiskie pielietojumi:
- Elektronisko shēmu testēšana un izstrāde.
- Signālu simulācija analīzei un diagnostikai.
- Elektronikas un telekomunikāciju apmācība un izglītība.
- Pētniecība un izstrāde tehniskajās laboratorijās.
Tehniskās specifikācijas:
- Modelis: SDG1020
- Maksimālā izejas frekvence: 20MHz
- Izejas kanāli: 2
- Paraugu ņemšanas ātrums: 125 MSa/s
- Viļņu forma: 16 kpts
- Frekvences izšķirtspēja: 1 μHz
- Vertikālā izšķirtspēja: 14 bits
- Viļņu formas: sinusoidāla, kvadrātveida, zāģveida, impulsa, Gausa baltais troksnis, 48 arbitrārās formas
- Sinusoidālās un kvadrātveida viļņu formas diapazons: 1 μHz līdz 20MHz
- Impulsa diapazons: 500 μHz līdz 5MHz
- Zāģveida diapazons: 1 μHz līdz 300 KHz
- Gausa baltā trokšņa joslas platums: 20MHz (-3dB)
- Modulācijas funkcijas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frekvences skaitītājs: 100 mHz līdz 200 MHz
- Standarta savienojumi: USB Host un Device
- Papildu ports: USB-GPIB adapteris
- Izmērs: 229mm × 105mm × 281mm
Piezīme par pieejamību: Šobrīd šim produktam ir nav noliktavā. Iesakām sazināties ar mūsu komandu, lai uzzinātu par piegādi vai alternatīvām.
- DDS tehnoloģija precīziem un stabiliem signāliem
- Divi izejas kanāli lielākai elastībai
- 125 MSa/s paraugu ņemšanas ātrums un 14 bitu izšķirtspēja
- 48 iebūvētas arbitrārās viļņu formas papildus 5 standarta formām
- Uzlabotas modulācijas funkcijas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integrēts frekvences skaitītājs līdz 200 MHz
- USB Host un Device savienojamība, USB-GPIB opcija
- Saderīgs ar SDS1000 digitālajiem osciloskopiem un attālinātu vadību
Klientu jautājumi un atbildes
Kādi savienotāji un porti ir pieejami ģeneratora pieslēgšanai un vadībai?
SDG1020 ir priekšējie BNC izejas signāliem un sinhronizācijas ieejas/izejas. Sakariem un vadībai tas piedāvā USB Device un USB Host portus kā standartu, ļaujot pieslēgt datoru un ārējo atmiņu. GPIB ports ir pieejams kā papildu opcija.
Kāda precizitāte un izšķirtspēja ir ģeneratoram frekvences un izejas amplitūdas ziņā?
Frekvences izšķirtspēja ir 1 μHz, bet amplitūdas vertikālā izšķirtspēja ir 14 biti, kas ļauj ģenerēt signālus ar augstu precizitāti gan laika, gan amplitūdas jomā. Faktiskā izejas precizitāte ir atkarīga no kalibrācijas un darba vides, taču šie rādītāji raksturo tā aparatūru.
Kāda apkope nepieciešama iekārtai un kāda ir tās izturības prognoze intensīvā lietošanā?
Pamata apkope ietver ventilācijas atveru uzturēšanu bez putekļiem un periodisku savienojumu un kabeļu pārbaudi. Ģenerators ir paredzēts nepārtrauktai lietošanai laboratorijas vidē; paredzamais kalpošanas laiks pārsniedz 5 gadus pie pareizas lietošanas, bez pārmērīga mitruma vai triecieniem, lai gan faktiskā izturība var atšķirties atkarībā no apstākļiem.
Kāda ir Siglent SDG1020 maksimālā izejas frekvence?
Maksimālā izejas frekvence ir 20MHz.
Cik izejas kanālu ir šim funkciju ģeneratoram?
Tam ir 2 izejas kanāli signālu ģenerēšanai vienlaikus.
Kādas viļņu formas ir iekļautas ģeneratorā?
Iekļautas standarta formas, piemēram, sinusoidāla, kvadrātveida, zāģveida, impulsa un Gausa baltais troksnis, kā arī 48 iebūvētas arbitrārās formas.
Vai tas ir pieejams tūlītējai iegādei?
Šobrīd produkts ir nav noliktavā, tāpēc tas nav pieejams tūlītējai iegādei.
Kādus modulācijas veidus tas atbalsta?
Tas atbalsta AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep un Burst modulāciju.
