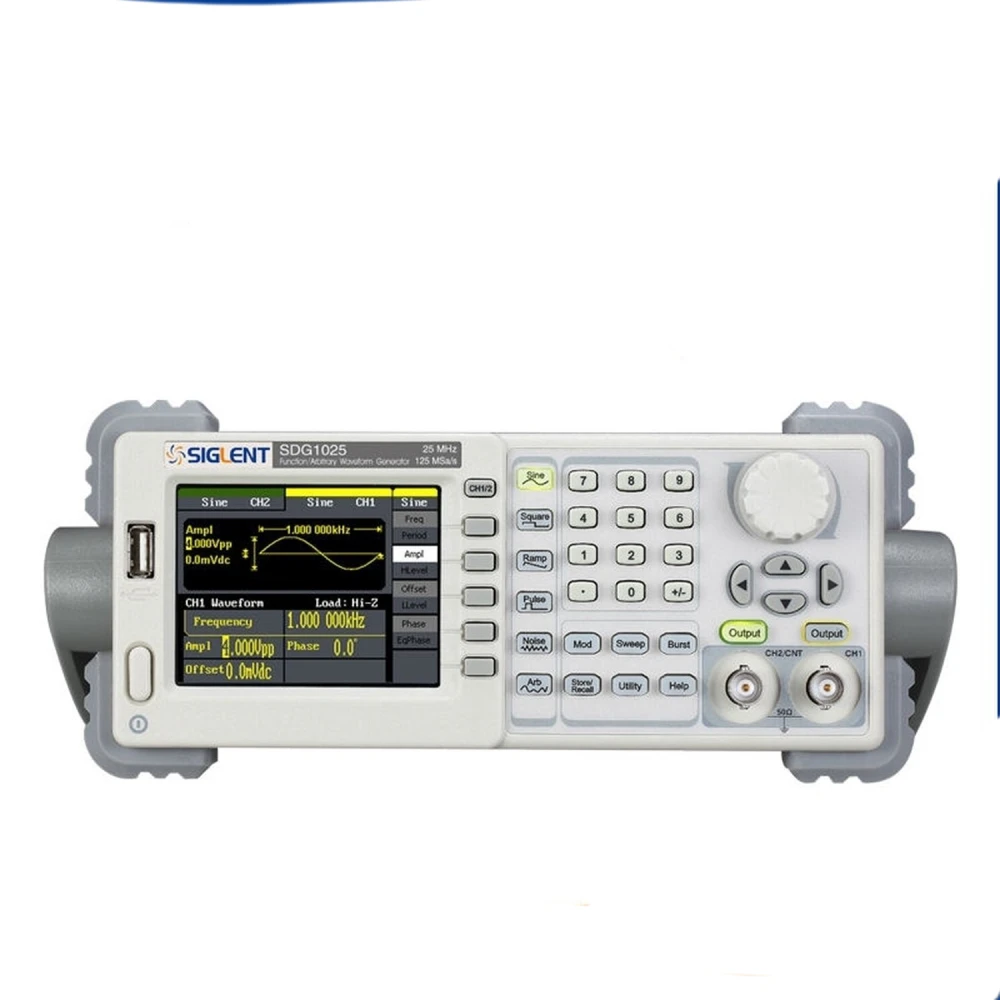

Siglent SDG1025 25MHz funkciju ģenerators elektronikai
Zīmols: Siglent
Ieskaitot PVN (Bez PVN: 274,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 318,28 € | -4% |
| 10+ | 311,65 € | -6% |
| 20+ | 298,39 € | -10% |
Siglent SDG1025 25MHz funkciju ģenerators ir būtisks instruments inženieriem un tehniķiem, kuriem nepieciešama precizitāte un daudzpusība elektronisko signālu ģenerēšanā. Aprīkots ar DDS (Direct Digital Synthesis) tehnoloģiju, šī ierīce ļauj ģenerēt signālus ar augstu precizitāti un stabilitāti, kas ir ideāli piemēroti laboratorijām, produktu izstrādei un elektronikas testiem.
Galvenās īpašības un priekšrocības:
- DDS tehnoloģija ar diviem izejas kanāliem un regulējamu fāzi lielākai ģenerēto signālu elastībai.
- Maksimālā izejas frekvence 25MHz, piemērota plašam elektronikas lietojumu klāstam.
- 125 MSa/s paraugu ņemšanas ātrums un 14 bitu vertikālā izšķirtspēja, kas nodrošina precīzus un detalizētus signālus.
- 16Kpts viļņu forma, kas ļauj ģenerēt sarežģītas un arbitrāras viļņu formas.
- Ietver 5 standarta viļņu formas (sinuss, kvadrātvilnis, zāģveida, impulss, Gausa baltā trokšņa) un 48 iebūvētas arbitrāras viļņu formas dažādām vajadzībām.
- Augsta precizitāte ar iebūvētu frekvences skaitītāju līdz 200MHz.
- Uzlabotas modulācijas funkcijas, piemēram, AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep un Burst specializētiem testiem.
- Standarta savienojamība ar USB Host un Device, U diska atbalsts un iespēja paplašināt ar GPIB portu.
- Saderība ar SDS1000 sērijas digitālajiem osciloskopiem un attālināta vadība efektīvai integrācijai mērījumu sistēmās.
Tehniskās specifikācijas:
- Modelis: SDG1025
- Maksimālā izejas frekvence: 25MHz
- Izejas kanāli: 2
- Paraugu ņemšanas ātrums: 125 MSa/s
- Viļņu formas garums: 16 kpts
- Frekvences izšķirtspēja: 1 μHz
- Vertikālā izšķirtspēja: 14 bits
- Viļņu formas: sinuss, kvadrātvilnis, zāģveida, impulss, Gausa baltā trokšņa, 48 iebūvētas arbitrāras viļņu formas
- Viļņu diapazons:
- Sinusoidāls vilnis: 1 μHz līdz 25MHz
- Kvadrātvilnis: 1 μHz līdz 25MHz
- Impulss: 500 μHz līdz 5MHz
- Zāģveida vilnis: 1 μHz līdz 300KHz
- Gausa baltais troksnis: joslas platums 25MHz (-3dB)
- Arbitrārs vilnis: 1 μHz līdz 5MHz
- Modulācijas funkcijas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frekvences skaitītājs: 100 mHz līdz 200 MHz
- Savienojamība: USB Host & Device, izvēles USB-GPIB ports
- Izmērs: 229mm × 105mm × 281mm
Šis ģenerators ir ideāli piemērots tiem, kas meklē uzticamu iekārtu signālu ģenerēšanai elektronisko shēmu izstrādē, testēšanā un apkopē. Tā spēja radīt vairākas viļņu formas un augstā izšķirtspēja padara to neaizstājamu profesionālā un izglītības vidē.
Saderība un lietošana:
Siglent SDG1025 viegli savienojas ar digitālajiem osciloskopiem, īpaši ar SDS1000 sēriju, ļaujot veikt signālu kopīgu analīzi. Tā USB saskarne atvieglo datu pārsūtīšanu un programmatūras atjaunināšanu, savukārt GPIB porta opcija paplašina integrācijas iespējas automatizētās sistēmās.
Ar uzlabotām modulācijas funkcijām un plašu frekvenču diapazonu šis ģenerators ir piemērots elektronikas laboratorijām, produktu izstrādei, tehniskajai izglītībai un elektronisko ierīču testēšanai.
- DDS tehnoloģija ar diviem izejas kanāliem un regulējamu fāzi
- Maksimālā izejas frekvence: 25MHz
- Paraugu ņemšanas ātrums: 125 MSa/s ar 14 bitu vertikālo izšķirtspēju
- 48 iebūvētas arbitrāras viļņu formas un 5 standarta formas
- Modulācijas funkcijas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Iebūvēts frekvences skaitītājs līdz 200MHz
- USB Host & Device savienojamība, USB-GPIB porta opcija
- Saderīgs ar SDS1000 digitālajiem osciloskopiem un attālinātu vadību
Klientu jautājumi un atbildes
Kādas ir galvenās specifikācijas par izšķirtspēju un precizitāti, kas ietekmē ģenerēto signālu kvalitāti?
Ģenerators izmanto 125 MSa/s paraugu ņemšanas ātrumu, 14 bitu vertikālo izšķirtspēju un 1 µHz frekvences izšķirtspēju. Tas nodrošina pietiekamu detalizāciju prasīgām laboratorijas lietojumprogrammām, lai gan ļoti sarežģītos signālos vai maksimālajās frekvencēs var parādīties nelieli artefakti, kas raksturīgi DDS arhitektūrai.
Kas nepieciešams tā iedarbināšanai un kas ir iekļauts kastē, iegādājoties SDG1025?
Ierīces komplektā parasti ir ģenerators, barošanas kabelis, rokasgrāmata, divi BNC kabeļi un saistītā programmatūra. Pamata uzstādīšanai nepieciešams pieslēgums elektrotīklam (parasti 100–240 V AC) un savienojums ar mēriekārtām, izmantojot priekšējos BNC savienotājus.
Kā SDG1025 salīdzināms ar konkurentu arbitrāro funkciju ģeneratoriem 25 MHz diapazonā?
Objektīvi salīdzinot, SDG1025 izceļas ar cenas un kvalitātes attiecību, 14 bitu izšķirtspēju un integrēto viļņu formu daudzveidību. Salīdzinot ar līdzīgas klases modeļiem (piem., Tektronix AFG1022), tas piedāvā nedaudz lielāku izejas frekvenču diapazonu un vairāk arbitrāro viļņu formu, lai gan dārgākām ierīcēm var būt labāka stabilitāte vai papildu funkcijas.
Kāda ir Siglent SDG1025 maksimālā izejas frekvence?
Maksimālā izejas frekvence ir 25MHz.
Cik izejas kanālu ir Siglent SDG1025 funkciju ģeneratoram?
Tam ir 2 izejas kanāli.
Kādas viļņu formas var ģenerēt šis ģenerators?
Tas var ģenerēt sinusa, kvadrātviļņa, zāģveida, impulsa, Gausa baltā trokšņa viļņus un 48 iebūvētas arbitrāras viļņu formas.
Vai tas ir saderīgs ar citu mērīšanas aprīkojumu?
Jā, tas ir saderīgs ar SDS1000 sērijas digitālajiem osciloskopiem un atbalsta attālinātu vadību.
Kādas savienojamības iespējas piedāvā Siglent SDG1025?
Tas piedāvā USB Host un Device savienojumu, U diska atbalstu un iespēju paplašināt ar GPIB portu.
