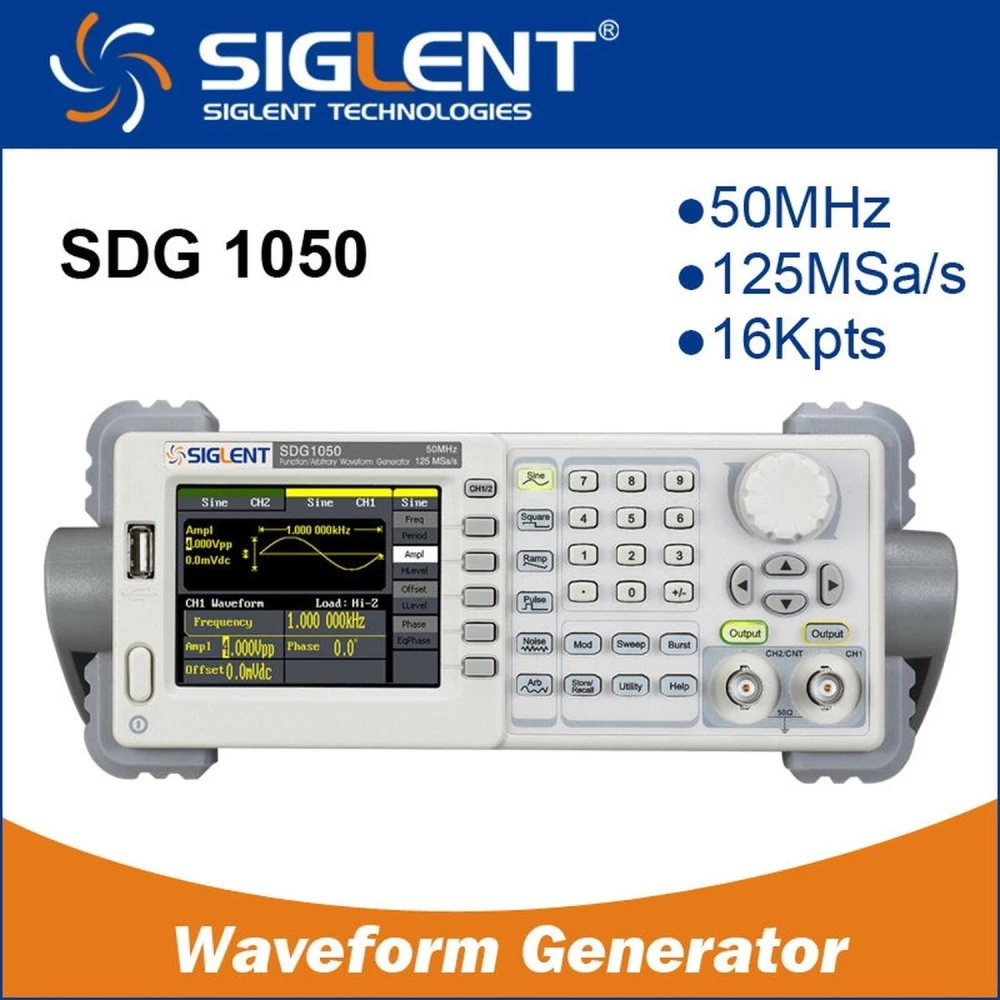

Siglent SDG1050 50MHz funkciju ģenerators - augsta precizitāte
Zīmols: Siglent
Ieskaitot PVN (Bez PVN: 350,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 406,56 € | -4% |
| 10+ | 398,09 € | -6% |
| 20+ | 381,15 € | -10% |
Siglent SDG1050 50MHz funkciju ģenerators ir moderns aprīkojums, kas izstrādāts, lai nodrošinātu augstas kvalitātes un precizitātes signālus elektronikas un laboratorijas lietojumos. Pateicoties DDS (Direct Digital Synthesis) tehnoloģijai un diviem izejas kanāliem ar regulējamu fāzi, šis ģenerators ļauj izmantot plašu viļņu formu un modulāciju klāstu, lai apmierinātu dažādas tehniskās vajadzības.
Galvenās īpašības:
- Maksimālā izejas frekvence 50MHz, ideāli piemērota testēšanai un izstrādei elektronikā.
- Paraugu ņemšanas ātrums 125 MSa/s un 14 bitu vertikālā izšķirtspēja precīziem signāliem.
- 16Kpts viļņa garums, kas ļauj ģenerēt sarežģītas un detalizētas viļņu formas.
- 5 standarta viļņu formu veidu izeja un 48 iekšējās arbitrārās viļņu formas maksimālai daudzpusībai.
- Plašs frekvences skaitītājs ar diapazonu līdz 200MHz precīziem mērījumiem.
- Dažādas modulācijas funkcijas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep un Burst moderniem lietojumiem.
- USB Host un Device savienojamība ar USB diska atbalstu un saderīgu programmatūru.
- Saderība ar SDS1000 sērijas digitālajiem osciloskopiem un izvēles attālināta vadība, izmantojot GPIB portu.
Tehniskās specifikācijas:
- Modelis: SDG1050
- Izejas kanāli: 2
- Frekvences izšķirtspēja: 1 μHz
- Viļņu formas: sinusoīda, kvadrātveida, rampas, impulss, Gausa baltais troksnis un 48 iebūvētas arbitrārās formas.
- Sinusoīdās un kvadrātveida viļņu formas diapazons: 1 μHz līdz 50MHz
- Impulsa diapazons: 500 μHz līdz 5MHz
- Rampas diapazons: 1 μHz līdz 300KHz
- Gausa baltais troksnis ar joslas platumu 50MHz (-3dB)
- Papildu funkcijas: frekvences skaitītājs no 100 mHz līdz 200 MHz
- Izmēri: 229 mm x 105 mm x 281 mm
Tipiskie lietojumi:
Šis ģenerators ir ideāli piemērots elektronikas laboratorijām, shēmu izstrādei un testēšanai, tehniskajai izglītībai un projektiem, kuros nepieciešami precīzi un modulēti signāli. Tā spēja ģenerēt vairākas viļņu formas un modulācijas padara to piemērotu signālu simulācijai, ierīču reakcijas testiem un padziļinātiem eksperimentiem.
Saderība:
Saderīgs ar SDS1000 sērijas digitālajiem osciloskopiem, kas atvieglo integrāciju mērīšanas un vadības sistēmās. Turklāt USB ports un USB-GPIB adaptera opcija ļauj viegli izveidot savienojumu un atjaunināt programmaparatūru.
- DDS tehnoloģija ar diviem izejas kanāliem un regulējamu fāzi
- Maksimālā frekvence 50MHz un paraugu ņemšanas ātrums 125 MSa/s
- 14 bitu vertikālā izšķirtspēja un 16Kpts viļņa garums
- 48 iekšējās arbitrārās viļņu formas un 5 standarta formas
- AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst modulācijas funkcijas
- Frekvences skaitītājs līdz 200MHz precīziem mērījumiem
- USB Host un Device savienojamība, ārējās atmiņas atbalsts
- Saderīgs ar SDS1000 digitālajiem osciloskopiem un izvēles attālināta vadība
Klientu jautājumi un atbildes
Kādi materiāli un izmēri ir šim ģeneratoram un kas ir iekļauts kastē, to iegādājoties?
SDG1050 ģenerators ir izgatavots no pastiprināta ABS plastmasas korpusa, kas paredzēts laboratorijas lietošanai. Aptuvenie izmēri ir 260 mm × 105 mm × 295 mm, un svars ir apmēram 3 kg. Kastē parasti ir ģenerators, barošanas kabelis, 2 BNC kabeļi, lietotāja rokasgrāmata un CD ar programmatūru. Komplektācija var atšķirties atkarībā no reģiona vai izplatītāja.
Ar kādām sistēmām un iekārtām tas ir saderīgs un kādus savienotājus izmanto signāla izejai?
SDG1050 ir saderīgs ar osciloskopiem, testēšanas stendiem un automatizācijas sistēmām, kas pieņem standarta analogos signālus caur BNC savienotājiem. To var integrēt ar PC programmatūru (caur USB) un ar iekārtām, kas atbalsta GPIB savienojumu (papildu opcija). Darba spriegums ir 100–240 V AC, 50/60 Hz, tāpēc tas ir piemērots lielākajai daļai laboratoriju.
Kas jāņem vērā uzstādīšanas laikā un kā tiek atjaunināta programmaparatūra?
Uzstādīšanai nepieciešama stabila virsma, atbilstoša ventilācija un uzticams zemējums. Svarīgi izmantot komplektā iekļautos vai līdzvērtīgas specifikācijas kabeļus, lai novērstu traucējumus. Programmaparatūras atjaunināšana tiek veikta caur USB Host portu, ievērojot ražotāja norādījumus; ieteicams iepriekš izveidot rezerves kopiju un pārbaudīt failu integritāti, lai izvairītos no riskiem.
Kādi ir veiktspējas limiti viļņu formu ziņā un kā izšķirtspēja ietekmē šos signālus?
SDG1050 ģenerē sinusoidālos un kvadrātviļņus no 1 μHz līdz 50 MHz, impulsu viļņus līdz 5 MHz un arbitrārās formas līdz 5 MHz. Tā vertikālā izšķirtspēja ir 14 biti, kas ļauj ļoti precīzi definēt signālu prasīgās lietojumprogrammās. Tomēr jebkurai DDS arbitrārai signālu ģenerēšanai ir ierobežojumi signāla precizitātē virs 5 MHz, un tā ir atkarīga arī no pieejamā maksimālā viļņu formas garuma (16 kpts).
Kāda ir Siglent SDG1050 maksimālā izejas frekvence?
Maksimālā izejas frekvence ir 50 MHz.
Cik izejas kanālu ir šim funkciju ģeneratoram?
Tam ir 2 neatkarīgi izejas kanāli.
Kādus viļņu formu veidus tas var ģenerēt?
Tas var ģenerēt sinusoīdu, kvadrātveida, rampas, impulsa, Gausa baltā trokšņa un 48 iebūvētas arbitrārās viļņu formas.
Vai tas ir saderīgs ar citu mērīšanas aprīkojumu?
Jā, tas ir saderīgs ar SDS1000 sērijas digitālajiem osciloskopiem un to var vadīt attālināti, izmantojot izvēles GPIB portu.
Kādas modulācijas funkcijas šis ģenerators atbalsta?
Tas atbalsta AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep un Burst modulāciju.
