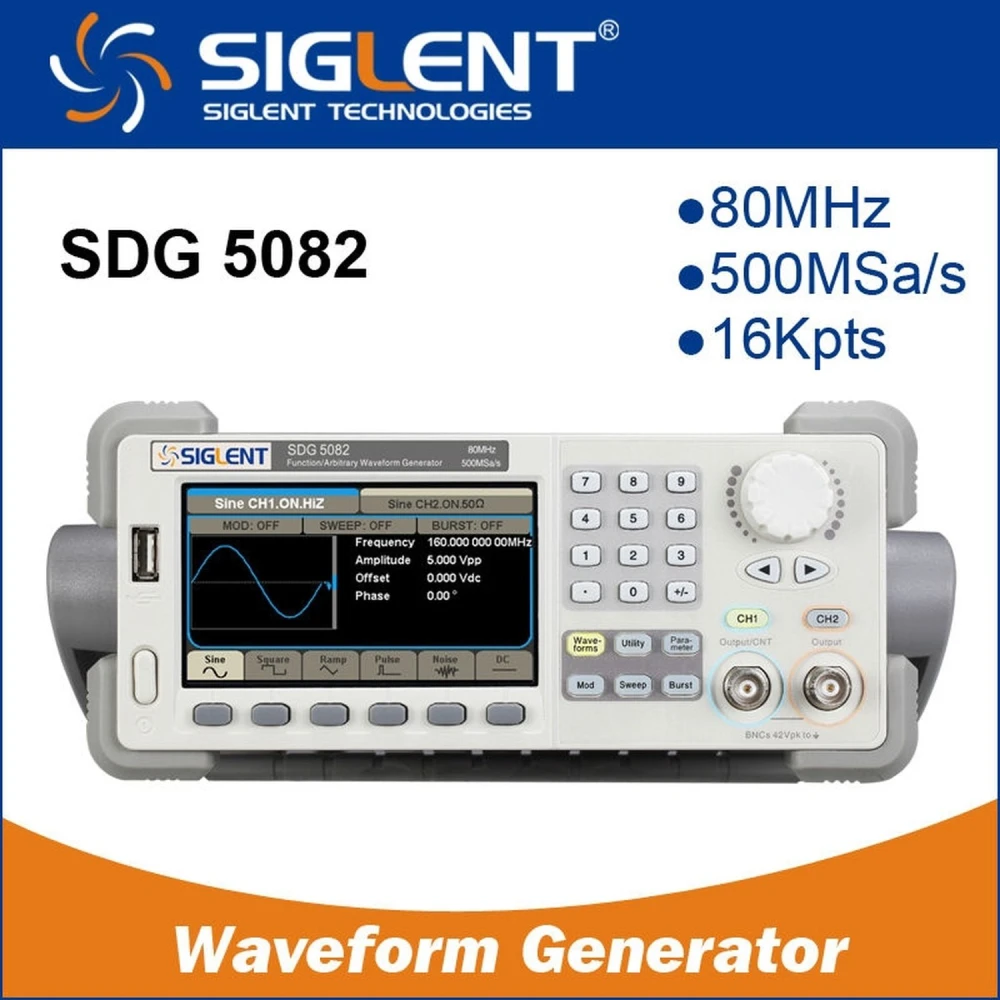

Siglent SDG5082 80MHz funkciju ģenerators ar dubulto izeju
Zīmols: Siglent
Ieskaitot PVN (Bez PVN: 410,00 €)
Apjoma atlaides
| Daudzums | Cena | Saglabāt |
|---|---|---|
| 2+ | 476,26 € | -4% |
| 10+ | 466,33 € | -6% |
| 20+ | 446,49 € | -10% |
Pārskats:
Siglent SDG5082 80MHz funkciju ģenerators ir moderns instruments, kas paredzēts elektronisko signālu ģenerēšanai ar augstu precizitāti un daudzpusību. Aprīkots ar DDS tehnoloģiju, tas nodrošina dubulto izeju un fāzes regulēšanu optimālai ģenerēto signālu kontrolei.
Galvenās īpašības:
- Izejas frekvence līdz 160MHz ar 500MSa/s paraugu ņemšanas frekvenci.
- 14 bitu vertikālā izšķirtspēja un līdz 512K punktiem gara viļņu forma patvaļīgām viļņu formām.
- Frekvences stabilitāte 2ppm un zems fāzes troksnis (-116dBc/Hz), nodrošinot tīrus un precīzus signālus.
- Plašas modulācijas funkcijas: AM, DSB-AM, FM, PM, FSK, PWM, sweep un impulsu vilciens.
- Iekšējais augstas precizitātes frekvences skaitītājs līdz 200MHz.
- USB Device un USB Host saskarnes ērtai pieslēgšanai un attālinātai vadībai, saderīgs ar Siglent digitālajiem osciloskopiem.
- 4.3 collu TFT-LCD displejs skaidrai attēlošanai un vienkāršai lietošanai.
- Kompakti izmēri (261x105x344 mm) un neliels svars (2.8 kg) ērtai integrēšanai laboratorijā.
Tehniskās specifikācijas:
- Pieejamās viļņu formas: sinusoidāla, kvadrātveida, rampas, trijstūra, impulsa, troksnis un patvaļīga.
- Frekvenču diapazons sinusoidālai formai: 1µHz līdz 160MHz; kvadrātveida: 1µHz līdz 30MHz; rampas un trijstūra: 1µHz līdz 20MHz.
- Spektrālā tīrība ar harmonikām zemāk par -54dBc DC-1MHz diapazonā un kopējo kropļojumu mazāku par 0.2% DC-20kHz diapazonā.
- Kvadrātveida signāla kāpuma/krituma laiks mazāks par 8ns.
- Regulējama amplitūda no 1mVpp līdz 10Vpp (atkarībā no frekvences un slodzes).
- Aizsardzība pret īssavienojumu un izolēti BNC savienotāji drošībai un ilgmūžībai.
Tipiskie lietojumi:
Šis ģenerators ir ideāli piemērots elektronikas laboratorijām, shēmu izstrādei un testēšanai, signālu simulācijai sakaru iekārtām un padziļinātai tehniskajai izglītībai. Tā spēja ģenerēt patvaļīgus signālus un sarežģītas modulācijas padara to neaizstājamu inženieriem un tehniķiem.
Saderība:
Saderīgs ar Siglent digitālajiem osciloskopiem, ļaujot integrāciju un attālinātu vadību ar komandām, kas atvieglo analīzi un regulēšanu reāllaikā.
- DDS tehnoloģija ar dubulto izeju un fāzes regulēšanu
- Izejas frekvence līdz 160MHz un 500MSa/s paraugu ņemšana
- 14 bitu vertikālā izšķirtspēja un 512K punktu viļņu forma
- AM, FM, PM, PWM, sweep un impulsu vilciena modulācijas funkcijas
- Iekšējais augstas precizitātes frekvences skaitītājs līdz 200MHz
- USB Device un USB Host saskarnes attālinātai vadībai
- 4.3 collu TFT-LCD ekrāns ērtai lietošanai
- Aizsardzība pret īssavienojumu un izolēti BNC savienotāji
- Kompakti izmēri un neliels svars laboratorijai
Klientu jautājumi un atbildes
Kādas ir galvenās Siglent SDG5082 ģeneratora funkcijas un priekšrocības salīdzinājumā ar līdzīgām tirgus opcijām?
SDG5082 nodrošina arbitrāro un standarta viļņu formu ģenerēšanu (sinusoidāla, kvadrātveida, rampa, trīsstūrveida, impulss, troksnis) ar frekvencēm līdz 160 MHz sinusoidālajā režīmā un 80 MHz citās formās. Tas izmanto DDS tehnoloģiju, divus kanālus un 14 bitu vertikālo izšķirtspēju, kas uzlabo signālu precizitāti. Salīdzinot ar konkurentiem, tas izceļas ar zemu fāzes troksni (-116 dBc/Hz) un precīzu iekšējo frekvences skaitītāju līdz 200 MHz, kas veicina uzticamākus mērījumus.
Kādi ir šī funkciju ģeneratora izmēri, svars un kas ir iekļauts kastē?
SDG5082 parasti ir aptuveni 261 mm × 112 mm × 295 mm liels un sver apmēram 3,6 kg. Tipiskais kastes saturs ietver ģeneratoru, barošanas kabeli, USB kabeli, lietotāja rokasgrāmatu un vairumā reģionu divus BNC testa kabeļus. Ieteicams pārbaudīt pie piegādātāja, ja nepieciešami papildu specifiski piederumi.
Vai iekārtai nepieciešams kāds īpašs spriegums vai savienotājs, lai tā darbotos pareizi?
Tā darbojas ar parastu tīkla spriegumu: 100–240 V AC, 50/60 Hz, standarta IEC ieeja. Nav nepieciešami īpaši transformatori, un tā ir saderīga ar lielāko daļu elektroinstalāciju visā pasaulē. Drošai uzstādīšanai jāizmanto sertificēts barošanas kabelis, kas atbilst reģionam.
Kādi ir darbības limiti un precizitātes diapazons frekvences ģenerēšanā un izšķirtspējā?
SDG5082 ļauj ģenerēt sinusoidālus signālus no 1 μHz līdz 160 MHz, kvadrātviļņus līdz 80 MHz, rampas un trīsstūrveida signālus līdz 20 MHz. Frekvences regulēšanas izšķirtspēja ir 1 μHz, bet vertikālā izšķirtspēja ir 14 biti. Frekvences precizitāte ir ±2 ppm, ar pietiekamu stabilitāti progresīvām laboratorijas lietojumprogrammām.
Vai ir īpaši ieteikumi apkopei un kādu pēcpārdošanas atbalstu Siglent piedāvā šim modelim?
Ieteicams regulāri tīrīt BNC izejas, uzturēt iekārtu sausā vidē (<80% RH) un izvairīties no ilgstošas putekļu iedarbības. Siglent piedāvā ierobežotu viena gada garantiju, attālinātu tehnisko palīdzību un rezerves daļu, piemēram, drošinātāju vai kabeļu, pieejamību. Aparatūras apkopi drīkst veikt tikai apmācīts personāls, lai neietekmētu garantiju.
Kāda ir maksimālā frekvence, ko var ģenerēt Siglent SDG5082?
Siglent SDG5082 var ģenerēt signālus līdz 160MHz sinusoidālajā režīmā.
Kādus viļņu formu veidus var ģenerēt šis ģenerators?
Tas var ģenerēt sinusoidālu, kvadrātveida, rampas, trijstūra, impulsa, trokšņa un patvaļīgas viļņu formas.
Vai ģeneratoru var vadīt attālināti?
Jā, tam ir USB Device un USB Host saskarnes, un tas atbalsta attālinātu vadību ar komandām, īpaši ar Siglent digitālajiem osciloskopiem.
Kādas modulācijas funkcijas ir iekļautas šajā ģeneratorā?
Tas ietver AM, DSB-AM, FM, PM, FSK, PWM, sweep un impulsu vilciena modulāciju.
Vai ģeneratoram ir aizsardzība pret bojājumiem?
Jā, tam ir aizsardzība pret īssavienojumu un izolēti BNC savienotāji lielākai drošībai.
